বিশেষভাবে তুলে ধরা

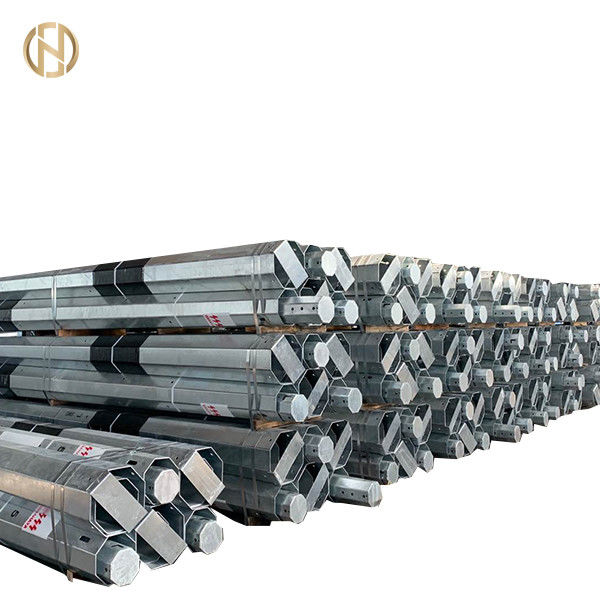

12M ইস্পাত আলোর মেরু
,গ্যালভানাইজড স্টিলের আলোর মেরু
,12M গ্যালভানাইজড আলোর মেরু
-
উপাদানগরম রোল কার্বন ইস্পাত
-
উচ্চতা16 মি
-
পুরুত্ব5 মিমি - 22 মিমি
-
আকৃতিনলাকার, 12 পাশে
-
ঢালাইAWS D 1
-
পৃষ্ঠ চিকিত্সাএইচডিজি
-
রঙধূসর
-
উৎপত্তি স্থলচীন
-
পরিচিতিমুলক নামFutao
-
সাক্ষ্যদানISO9001:2008
-
ন্যূনতম চাহিদার পরিমাণ6 টুকরা
-
মূল্য$101 - $613
-
প্যাকেজিং বিবরণমাদুর বা খড়ের মাদুর দ্বারা 40HC বা OT মোড়ানো
-
ডেলিভারি সময়3 সপ্তাহ w
-
পরিশোধের শর্তএল/সি, টি/টি
-
যোগানের ক্ষমতাপ্রতিদিন 102 টুকরা
বিদ্যুৎ বিতরণের জন্য 12M গ্যালভানাইজড স্টিল লাইট পোল
কাস্টমাইজড উচ্চতা আউটডোর ইস্পাত নলাকার মেরু, পাওয়ার পোল, বৈদ্যুতিক খুঁটি
পণ্যের বর্ণনা
উপরের পণ্যগুলি হল কাস্টমাইজড উচ্চতার আউটডোর ইস্পাত টিউবুলার পোল, পাওয়ার পোল, বৈদ্যুতিক খুঁটির জন্য বিশেষভাবে তৈরি ইস্পাত ইউটিলিটি খুঁটি
- পণ্যগুলি ANSI/TIA-222-G কাঠামোগত মান অনুযায়ী ডিজাইন এবং তৈরি করা হয়
- শুধুমাত্র আমাদের কোম্পানি এই বৈশ্বিক উত্পাদন মানগুলি মেনে চলতে পারে যা আমাদের প্রতিযোগীদের উপর একটি প্রান্ত দেয়
- পণ্যগুলি ISO 1461/ASTM A123 মান অনুযায়ী হট ডিপ গ্যালভানাইজড
- মেরু খাদ উপাদান: ASTM GR65, GR50, Q460 A572, S355, Q345/Q235, ইত্যাদি
- উপাদান কোড: GB/T1591-2008, GB/T700-2006
- আমাদের কাছে ISO 9001:2015 সার্টিফিকেশন আছে এবং আমরা আমাদের গ্রাহকদের সেরা পণ্য এবং পরিষেবা দিতে প্রতিশ্রুতিবদ্ধ
- তত্ত্বাবধান এবং সম্পূরক উপাদান সহ প্রয়োজনে আমরা অতিরিক্ত সহায়তা প্রদান করি
- আমরা আমাদের গ্রাহকদের স্পেসিফিকেশন অনুযায়ী বিভিন্ন ডিজাইন মিটমাট করা
PLS সফ্টওয়্যার অনুসারে ডিজাইন করতে, আমাদের নিম্নলিখিত ডিজাইনের পরামিতিগুলির প্রয়োজন হবে:
- যে অঞ্চলে মেরুটি ব্যবহার করা হবে তার কার্যকরী বায়ুর গতি
- অ্যান্টেনার লোড এবং মেরুটির উচ্চতা
- মেরু নিজেই মোট উচ্চতা
পণ্য বিবরণী
|
পণ্যের নাম |
কাস্টমাইজড উচ্চতা আউটডোর ইস্পাত নলাকার মেরু, পাওয়ার পোল, বৈদ্যুতিক খুঁটি |
|---|---|
|
উপযুক্ত ব্যবহার |
পাওয়ার ডিস্ট্রিবিউশন |
|
আকৃতি |
নলাকার, বহুভুজ বা শঙ্কুযুক্ত |
|
উপাদান
|
Q345B/ A572, সর্বনিম্ন ফলন শক্তি >= 345n/mm2 Q235B/A36, সর্বনিম্ন ফলন শক্তি >= 235n/mm2 অনুরোধ অনুযায়ী অন্যান্য উপকরণ ব্যবহার করা যেতে পারে (Q460, ASTM573 GR65, GR50, SS400, SS490, থেকে ST52) |
|
মাত্রা সহনশীলতা |
+- 1% |
|
শক্তি |
11kv,13kv, 15kv,33kv |
|
নিরাপত্তা ফ্যাক্টর |
তারের জন্য নিরাপত্তা ফ্যাক্টর: 5 তারের জন্য নিরাপত্তা ফ্যাক্টর: 5 |
|
কেজিতে ডিজাইন লোড |
200- 1111 কেজি খুঁটির উপরে থেকে 30 সেমি পর্যন্ত প্রয়োগ করা হয়েছে |
|
খোদাই করা |
গ্রাহকদের প্রয়োজন অনুযায়ী রিভেট বা আঠালো, খোদাই, এমবসমেন্টের মাধ্যমে নাম প্লেট |
|
সারফেস ট্রিটমেন্ট |
ASTM A123 মান/পাউডার লেপ অনুযায়ী হট ডিপ গ্যালভানাইজেশন |
|
খুঁটির জয়েন্ট |
ইনসার্ট মোড, ইনার ফ্ল্যাঞ্জ মোড, ফেস টু ফেস জয়েন্ট মোড |
|
খুঁটির নকশা |
৮ গ্রেডের ভূমিকম্পের বিপরীতে |
|
বায়ু সহ্য করার ক্ষমতা |
160 কিমি/ঘন্টা বা 30মি/সেকেন্ড |
|
ন্যূনতম ফলন শক্তি |
45msq |
|
সর্বনিম্ন থেকে সর্বোচ্চ আল্টিমেট টেনসাইল স্ট্রেন্থ |
490 mpa - 620 mpa |
|
স্ট্যান্ডার্ড |
ISO-9001 |
|
প্রতি বিভাগে দৈর্ঘ্য |
14m মধ্যে একবার স্লিপ জয়েন্ট ছাড়া গঠিত |
|
ঢালাই |
অভ্যন্তরীণ এবং বাহ্যিক ডবল ঢালাই প্রক্রিয়া একটি বিজোড় পৃষ্ঠ উত্পাদন করে ওয়েল্ডিং স্ট্যান্ডার্ড: AWS (আমেরিকান ওয়েল্ডিং সোসাইটি) D 1.1 |
|
পুরুত্ব |
3 মিমি - 6 মিমি |
প্যাকেজিং এবং শিপিং
| শীর্ষ বিভাগ | শীর্ষ ডায়া(মিমি) | Ave =191(190/192/191/192) | Ave>=190 | ||||||
| নীচের ডায়া(মিমি) | Ave>=299 | ||||||||
| মধ্য বিভাগ | শীর্ষ ডায়া(মিমি) | Ave>=280 | উত্তীর্ণ | ||||||
| নীচের ডায়া(মিমি) | Ave>=390 | ||||||||
| নীচের অংশ | শীর্ষ ডায়া(মিমি) | Ave>=367 | উত্তীর্ণ | ||||||
| নীচের ডায়া(মিমি) | Ave=480( 478, 482, 478, 480) | Ave>=478 | |||||||
| গ্যালভ ওয়াল বেধ (মিমি): | পর্যায় 1/3 | 4.14 | >=4 | >=4 মিমি | |||||
| পর্যায় 2/3 | 4.12 | ||||||||
| পর্যায় 3/3 | 4.15 | ||||||||
| প্রতিটি বিভাগের দৈর্ঘ্য (মিমি): | পর্যায় 1/2/3 | 6342/6348/6356 | 6345 | 6305-6385 | |||||
| মেরুটির সামগ্রিক দৈর্ঘ্য (মিমি) | 18010 | 18000 | 17850-18150 | ||||||
| খুঁটির ওজন (কেজি) | 677 কেজি | 643-711 কেজি | |||||||
| অনুদৈর্ঘ্য প্রতিটি বিভাগের সংখ্যা 1/2/3 | <=2 | <=2 | |||||||
| গ্যালভানাইজড বেধ (উম): | পর্যায় 1/3 | 123/103/92.5/90 | BS729 | Ave>=70Um | |||||
| পর্যায় 2/3 | 96.5/88.7/96.7/97.3 | ||||||||
| পর্যায় 3/3 | 99.4/103/100/104 | ||||||||
| উপাদান পরীক্ষা | YS(Mpa) | 648 | >=480 | >=480 | |||||
| টিএস (এমপিএ) | 706 | >=550 | >=550 | ||||||
| EL (%) | 23% | >=15% | >=15% | ||||||
পরিবহণের সময় ঘটতে পারে এমন গ্যালভানাইজড পৃষ্ঠের ক্ষতি থেকে রক্ষা করার জন্য আমরা খুঁটির উপরের এবং নীচের অংশগুলিকে একটি মাদুর বা খড়ের বেল দিয়ে ঢেকে রাখি।ক্লায়েন্টদের প্রয়োজনীয়তা অনুযায়ী প্যাকেজিংও করা যেতে পারে।
3.1।ঢালাই
প্রস্তুতকারক ওয়েল্ডিং অপারেশনে ব্যবহৃত সঠিক কৌশলগুলি নির্ধারণ এবং বিকাশের জন্য দায়ী থাকবে।
সমস্ত ঢালাই ওয়েল্ডার, ওয়েল্ডিং অপারেটর এবং ট্যাকারদের দ্বারা সঞ্চালিত হবে যে ধরনের ঢালাই করা হবে তার জন্য যোগ্য৷যোগ্যতা EN1090 বা AWS D1 অনুযায়ী হতে হবে।1.
সমস্ত ঢালাই শ্যাফট থেকে বেস ফ্ল্যাঞ্জের জন্য EN1090 EXC2 এবং EN1090 EXC3 অনুসারে সম্পন্ন করা হবে, পদ্ধতির যোগ্যতা সহ।
শিল্ড মেটাল-আর্ক, গ্যাস শিল্ড ফ্লাক্স কোর, গ্যাস শিল্ড মেটাল-আর্ক বা নিমজ্জিত-চাপ প্রক্রিয়া দ্বারা ঢালাই করা হবে।
3.1.1।অনুদৈর্ঘ্য ওয়েল্ডস
অনুদৈর্ঘ্য ঢালাইয়ের ন্যূনতম ষাট (60%) শতাংশ অনুপ্রবেশ থাকবে মহিলা বিভাগের স্লিপ জয়েন্ট এলাকা ছাড়া যেখানে অনুপ্রবেশ 100% হবে।
3.1.2।খাদ থেকে বেস প্লেট ওয়েল্ডস (যদি প্রাসঙ্গিক হয়)
শ্যাফ্ট থেকে ফ্ল্যাঞ্জ প্লেট ওয়েল্ডগুলি বেস প্লেটের জন্য একশো শতাংশ (100%) পেনিট্রেশন ওয়েল্ড হতে হবে যদি শ্যাফ্টের পুরুত্ব সমান বা 6 মিমি এর বেশি হয়।
শ্যাফ্টের পুরুত্ব 6 মিমি-এর কম হলে, শ্যাফ্ট থেকে বেস প্লেট ওয়েল্ডগুলি ফিলেট ওয়েল্ড হবে।
উৎপাদন প্রক্রিয়া
উপাদানের যাচাইকরণ → কাটিং → ছাঁচনির্মাণ বা বাঁকানো → উল্লম্ব ঢালাই → মাত্রা যাচাই → ফ্ল্যাঞ্জ ওয়েল্ডিং → হোল ড্রিলিং → ক্রমাঙ্কন → ডিবারিং প্রক্রিয়া → গ্যালভানাইজিং, পাউডার আবরণ বা পেইন্টিং → পুনঃক্যালিব্রেশন → থ্রেডিং → প্যাকেজিং
আমাদের সেবা
1. আমরা 24 কাজের ঘন্টার মধ্যে আপনার সমস্ত অনুসন্ধানের উত্তর দেব।
2. অভিজ্ঞ কর্মী সদস্যরা সাবলীল ইংরেজিতে আপনার সমস্ত প্রশ্নের উত্তর দেবেন।
3. কাস্টমাইজড ডিজাইন পাওয়া যায়.UEM এবং UBM স্বাগতম।
4. একচেটিয়া এবং অনন্য সমাধান আমাদের সু-প্রশিক্ষিত এবং পেশাদার প্রকৌশলী এবং কর্মীদের দ্বারা আমাদের গ্রাহকদের প্রদান করা যেতে পারে।
আমাদের কারখানায় স্বাগতম!
আমাদের পণ্যগুলি সারা বিশ্ব জুড়ে বিক্রি হয় You আপনি আমাদের পণ্যগুলির সম্পূর্ণ প্রক্রিয়া সম্পর্কে নিশ্চিত থাকতে পারেন।
