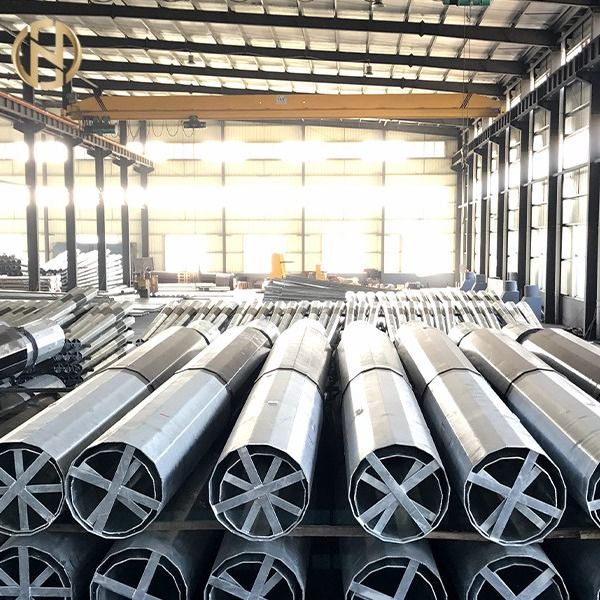

161 কেভি 25 মিমি এসএস 400 গ্যালভানাইজড জি অষ্টভুজাকার স্ট্রিট লাইট মেরু আইএসও 10474

161 কেভি একচেটিয়া জালিত বিদ্যুত সংক্রমণ লাইন বৈদ্যুতিক ইস্পাত নলাকার টাওয়ার মেরু

পণ্যের বর্ণনা

উপরের পণ্যগুলি 1161 কেভি মনপোলগুলি গ্যালভানাইজড পাওয়ার ট্রান্সমিশন লাইন বৈদ্যুতিক ইস্পাত নলাকার টাওয়ার মেরু জন্যকেপোন বিদ্যুৎ উদ্বোধন প্রকল্প ঘানা

• একচেটিয়া ট্রান্সমিশন লাইনের জন্য বিশেষ প্রযুক্তিগত স্পেসিফিকেশন



  • মূল শব্দ



  বর্তমান কাগজটি প্রকল্পের সম্ভাব্য লাইন প্রাক ডিজাইন দেখায়, তবে প্রকল্পের জন্য লাইনটির কোনও চূড়ান্ত নকশা বিশেষায়িত লাইন ডিজাইনার দ্বারা পরিচালিত হবে এবং জিআরআইডিকো দ্বারা সম্পূর্ণ এবং আনুষ্ঠানিকভাবে অনুমোদিত হবে।এই স্পেসিফিকেশন সরবরাহিত সংক্রমণ লাইনের স্পেসিফিকেশনগুলির পরিপূরক এবং সেগুলির সাথে একত্রে পড়া উচিত।



  • ব্যাপ্তি



  প্রকল্পটিতে স্ব-সমর্থিত ডাবল সার্কিট (ডিসি) মনোপোল ট্রান্সমিশন লাইন টাওয়ারগুলিতে দুটি অপটিক ফাইবার গ্রাউন্ড ওয়্যার (ওপিজডাব্লু ) ঝাল।



  দরদাতাদের স্বাবলম্বী ডাবল সার্কিট মনোপোলগুলির জন্য বিকল্প স্পেসিফিকেশন / অঙ্কন জমা দেওয়ার জন্য উত্সাহ দেওয়া হয় এবং বিকল্প হিসাবে মূল্যায়নের জন্য সে অনুযায়ী মূল্য নির্ধারণ করা হবে।



  গ) ইস্পাত মনোপোলগুলির স্পেসিফিকেশন: ১. ডিজাইনের শর্তাদি:



  লোড গাছগুলি দেখানো হচ্ছে, প্রতিটি লোডের ক্ষেত্রে, মনোপোলের ক্ষেত্রে উল্লম্ব, ট্রান্সভার্সাল এবং অনুদৈর্ঘ্য লোড প্রয়োগ করা হবে প্রযুক্তিগত বৈশিষ্ট্যে বর্ণিত হিসাবে।

  উপাদান আংশিক সুরক্ষা ফ্যাক্টর yieldM EN50341-1 অনুযায়ী স্টিলের ফলন চাপের উপর ক্রস-বিভাগ গণনা করার জন্য প্রয়োগ করা হয়।

  খুঁটি বিশ্লেষণের মধ্যে এসএসইর রিপোর্ট এন ° 72 অনুসারে দ্বিতীয় অর্ডার (বা পি - report) বিশ্লেষণ এবং স্থানীয় বকলিংয়ের চেক অন্তর্ভুক্ত থাকবে। গণনার নোট জারি করা হবে এবং অনুমোদনের জন্য জিআরআইডিকোতে জমা দেওয়া হবে।

  পোলগুলি ফ্যাক্টরড লোডের (8 সিএফ এন 50341 def7.4.5.1.3) উচ্চতার 8% এর সমান ডিফ্লেকশন সীমাবদ্ধতার সাথে গণনা করা হয়।



  2. নলাকার ইস্পাত মেরু উপাদান:

  সমস্ত উপাদান নতুন এবং এই স্পেসিফিকেশন মধ্যে উল্লিখিত প্রাসঙ্গিক মান অনুযায়ী হবে।



  উপাদান তালিকা
  আইটিইএম	স্ট্যান্ডার্ড	সর্বনিম্ন YIELD স্ট্রেস ফাই (এমপিএ)	সর্বনিম্ন টেনসাইল স্ট্রেস ফু (এমপিএ)	অবজারভেশন t = বেধ
  খুঁটি খাদ এবং বেস প্লেট এবং অস্ত্র	EN 10.025 S355 J0 *	355 345 335 325	470-630 470-630 470-630 470-630	t = 16 16 <t = 40 40 <t = 63 63 <t = 80
  অ্যাঙ্কর বোল্টস	সিএল 6-8 আইএসও 898	480	600



  (*) এনএফ এ 35.503 অনুসারে, ক্লাস 1 ক্লাস 1 এর রাসায়নিক সংস্থার পণ্য বিশ্লেষণ:

  সি	=	0.030	%
  সি + 2.5 পি	=	0.090	%



  শীট স্টিলগুলির যান্ত্রিক বৈশিষ্ট্য এবং রাসায়নিক সংমিশ্রণ মিল টেস্ট শংসাপত্রগুলির দ্বারা নিশ্চিত হওয়া উচিত;এই শংসাপত্রগুলি EN 10204 / আইএসও 10474 এর § 3.1 .B মেনে চলবে।

  3. উত্পাদন:



  পোলের অংশগুলি স্টিলের শীট থেকে তৈরি করা হয়, ট্র্যাপিজগুলিতে কাটা হয়, তারপরে ঠাণ্ডা বারো-পার্শ্বযুক্ত নিয়মিত বহুভুজ ক্রস বিভাগটি গঠনের জন্য গঠিত হয়।

  গঠন প্লেট যথেষ্ট পরিমাণে ব্যাসার্ধের দিকে বাঁকানো হবে যাতে উপাদানটির ক্র্যাকিং না ঘটে।



  ৩.১০।Eldালাই

  প্রস্তুতকারক ওয়েল্ডিং অপারেশনগুলিতে ব্যবহারের জন্য উপযুক্ত কৌশল নির্ধারণ এবং বিকাশের জন্য দায়বদ্ধ থাকবেন।



  সমস্ত ldালাই ওয়েল্ডার, ওয়েল্ডিং অপারেটর এবং টেকাররা ওয়েল্ডিংয়ের ধরণের জন্য দক্ষ হতে হবে performedযোগ্যতা EN1090 বা AWS D1 অনুসারে হবে।ঘ।



  সমস্ত ওয়েল্ডিং পদ্ধতি যোগ্যতা সহ শ্যাফট টু বেস ফ্ল্যাঞ্জের জন্য EN1090 EXC2 এবং EN1090 EXC3 অনুসারে সঞ্চালিত হবে।



  ঝালাইটি ঝাল ধাতব-আর্ক, গ্যাস ঝালিত ফ্লাক্স কোর, গ্যাস ঝাল ধাতব-চাপ বা নিমগ্ন-চাপ প্রক্রিয়া দ্বারা সম্পন্ন হবে।



  ২.১.২০১।অনুদৈর্ঘ্য eldালাই

  দ্রাঘিমাংশের ওয়েল্ডগুলিতে section০ (%০%) শতাংশ অনুপ্রবেশ নূন্যতম হবে মহিলা বিভাগের স্লিপ যৌথ অঞ্চল ব্যতীত যেখানে অনুপ্রবেশ হবে 100%।



  ৩.১.২।বেস প্লেট ঝালাই থেকে শ্যাফ্ট (প্রাসঙ্গিক হলে)

  শ্যাফ্টের ফ্ল্যাঞ্জ ওয়েল্ডগুলি বেস প্লেটের জন্য একশ শতাংশ (100%) অনুপ্রবেশ ওয়েল্ডগুলি শ্যাফটের বেধ সমান বা 6 মিমি বেশি হতে হবে।

  যদি শাফটের পুরুত্ব 6 মিমির কম হয় তবে শ্যাফট থেকে বেস প্লেট ওয়েল্ডগুলি ফিললেট ওয়েল্ড হবে।



  ৩.১.৩।অনান্য যন্ত্রপাতি

  এই ওয়েল্ডগুলি অঙ্কন অনুযায়ী সমস্ত বেধ জন্য ফিললেট ওয়েল্ড হতে হবে।


  3.2।সহনশীলতা

  • স্লিপ যৌথ স্তরে পরিমাপকৃত বাইরের ব্যাসের গড়: সর্বনিম্ন ± 2 মিমি সহ ± 1%
  • ওভালাইজেশন: স্লিপ যৌথ স্তরে দুটি লম্ব ব্যাসের মধ্যে নেওয়া দুটি পরিমাপের জন্য চিহ্নিত মাত্রিক শতাংশ: 3% এরও কম [(ডম্যাক্সি-ডমিনি) / ডম্যাক্সি <3%]
  • মেরু উপাদানগুলির দৈর্ঘ্য: - 25 মিমি / +75 মিমি
  • সদস্যদের সরলতা: 1 মিটার সদস্য দৈর্ঘ্যের 0.2% এর কম (প্রতি মিটার 2 মিমি)
  • মোচড়: 3 মিটার সদস্য দৈর্ঘ্যে প্রতি 1.5 ডিগ্রি কম
  • গর্তের অবস্থান: আমাদের অনুমোদনের অঙ্কনে নির্দেশিত দৈর্ঘ্যে on 1%



  ৩.৩ গ্যালভানাইজেশন



  বানোয়াট সম্পূর্ণরূপে সম্পন্ন হওয়ার পরে, ইস্পাত খুঁটি গরম চুবানো জালযুক্ত করা হবে।ডাবল ডুবানোর অনুমতি দেওয়া হবে না।



  বোল্ট, স্ক্রু, বাদাম বাদে সমস্ত উপকরণ এনএফ এন এন আইএসও 1461 অনুযায়ী জালিত করা উচিত।



  সমস্ত ফাঁকা সদস্য উভয় পৃষ্ঠের অভ্যন্তর এবং বাহিরে উভয় স্থিতিশীল করা উচিত।বাদাম গ্যালভানাইজ করার পরে পুনরায় প্রয়োগ করা হবে এবং তারপরে গ্রীস দ্বারা জং থেকে উপযুক্তভাবে সুরক্ষিত হবে।



  ৪. বর্ণনা:



  গ্যালভানাইজড স্টিল খুঁটি, অভিন্ন টেপাড, 12 পার্শ্বযুক্ত নিয়মিত বহুভুজ ক্রস-বিভাগ।এক বিভাগের সর্বোচ্চ দৈর্ঘ্য 12 মিটার হতে হবে।



  প্রতিটি চেহারা লোড পয়েন্ট ব্যতীত স্টিফেনার ছাড়াই সমতল হবে।



  ইস্পাত খুঁটিগুলি টেলিস্কোপিং স্লিপ-লাগানো সংযোগগুলির জন্য ডিজাইন করা হয়েছে।

  পোলগুলি সর্বনিম্ন সংখ্যক জয়েন্টগুলি (পোলে প্রতি এক বা দুটি জয়েন্ট) দিয়ে ডিজাইন করা হয়েছে।পোল জয়েন্ট টেলিস্কোপিং ধরণের হতে পারে, ldালাই বা বল্টিং নিয়োগ করা হবে না।



  স্লিপ যৌথ দৈর্ঘ্য উপরের উপাদানটির প্রধান অভ্যন্তরীণ ব্যাসের 1.5 গুনের কম হবে না।

  একটি অপসারণযোগ্য ধাতব মেরু টুপি খুঁটির উপরে লাগানো হবে।

  পোলের বিপরীত দিকে একই স্তরে সংযুক্ত ক্রসআর্মগুলি মেরুটির কেন্দ্ররেখার সম্পর্কে প্রতিসম হতে পারে এবং প্রতিটি ক্রসআর্মটি স্বাধীনভাবে ইনস্টল করা যেতে পারে।

  ক্রসআর্মগুলি ভ্যাং, বোল্ট এবং বাদামের মাধ্যমে মেরুতে সংযুক্ত থাকবে।ক্রস বাহুগুলি সোজা হবে এবং একটি সমানভাবে ট্যাপার্ড 6 (আট) পার্শ্বযুক্ত নিয়মিত বহুভুজ ক্রস-বিভাগ থাকবে

  সমস্ত মেরু স্থল স্তর থেকে প্রায় 50 সেন্টিমিটার উপরে অবস্থানে একটি আর্থিং পয়েন্ট সরবরাহ করা হবে।



  মেরু শীর্ষে অ্যাক্সেস পদক্ষেপ বা মই এবং অ্যান্টি-হ্রাস ডিভাইস দ্বারা সরবরাহ করা হয়।

  একটি সনাক্তকরণ ট্যাগ খুঁটি পেরেক করা হবে;এই ট্যাগ দেখায়:

  • প্রস্তুতকারকের নাম
  • পোলের প্রকার এবং দৈর্ঘ্য
  • উত্পাদন বছর
  • উল্লেখিত আদেশ

সমস্ত বিবরণ দেখানো অঙ্কনগুলি প্রস্তুতকারকের দ্বারা প্রস্তুত করা হবে এবং গ্রাহকের কাছে অনুমোদনের জন্য জমা দেওয়া হবে।

কারখানার সূচনা ও উত্পাদন অঙ্কনের অনুমোদনের আগে শুরু হবে না shall

5. পরিদর্শন এবং পরীক্ষা:

5.1।মাত্রা যাচাই করুন

মাত্রাগুলির প্রয়োজনীয়তা সম্পর্কে, এই প্রযুক্তিগত নির্দিষ্টকরণের প্রবন্ধে উল্লিখিত সহনশীলতা অনুযায়ী সমস্ত বিভাগ এবং অংশগুলি পরীক্ষা করা হবে checked

5.2।ওয়েল্ড চেক

সমস্ত ঝালাই চাক্ষুষভাবে পরীক্ষা করা হবে।সন্দেহজনক অঞ্চলে, ছোপানো প্রবেশকারী পরীক্ষাগুলি অভিযুক্ত করা হবে।এনএফ এন 1289 এর চতুর্থ শ্রেণিতে বা চৌম্বকীয় কণা পরীক্ষাগুলির জন্য।এনএফ এন 1291 এর 2 শ্রেণিতে।

5.3।দস্তা বেধ পরীক্ষা করুন

লেপ বেধের প্রয়োজনীয়তার সাথে সম্মতিটি চৌম্বকীয় বেধ গেজ অ্যাক দিয়ে পরীক্ষা করা উচিত।এনএফ এন এন আইএসও 1461।

5.4।পরিদর্শন ফাইল

চাকরি সম্পর্কিত সমস্ত নথি দায়ের করতে হবে এবং শিপিংয়ের আগে ফাইলের চারটি অনুলিপি জিআরআইডিকোতে প্রেরণ করা হবে।

এই নথি অন্তত অন্তর্ভুক্ত করা উচিত:

• ইস্পাত প্লেট এবং শীটগুলির মিল পরীক্ষার শংসাপত্র
• খুঁটিগুলির বিভাগগুলির বিরুদ্ধে উপাদানগুলির সন্ধানের ডেটা
• মাত্রিক চেক রিপোর্ট
• ওয়েল্ডস চেক রিপোর্ট
• দস্তা এবং পেইন্টিং বেধ চেক রিপোর্ট

অতিরিক্ত তথ্য

• স্প্যানস - একচেটিয়া টাওয়ারগুলির জন্য সাধারণ, বায়ু, ওজন, বিচ্যুতি কোণ / টার্মিনাল কোণগুলি XX, YY এবং ZZ প্রকারের মতো প্রযুক্তিগত বৈশিষ্ট্যে বর্ণিত।এ ছাড়া, দরদাতাদের 90 এর বিচ্যুতি কোণ সহ একটি টার্মিনাল মনোপোল টাওয়ার অন্তর্ভুক্ত করতে হবে⁰ টাইপ জেডজেড ডিজাইন পরামিতি ব্যবহার করে।
• মনোপোলগুলির নকশার জন্য (এক্সএইচ এবং টেনশন, লোড গণনা) এক্সএক্স, ওয়াইওয়াই এবং জেডজেড ল্যাটিস টাওয়ারগুলির প্রযুক্তিগত বৈশিষ্ট্যগুলি ব্যবহার করা উচিত।
• পলিমারিক ইনসুলেটরগুলি মনোপোল টাওয়ারগুলির জন্য ব্যবহৃত হবে।অন্তরক স্ট্রিংয়ের দৈর্ঘ্য ছাড়পত্র এবং ক্রাইপেজের প্রয়োজনীয়তা পূরণ করবে।দ্বৈত অন্তরক স্ট্রিংগুলি সমস্ত টেনশন টাওয়ার এবং রাস্তা / রেলপথ / নদী পারাপারের জন্য ব্যবহৃত হবে।পলিমার অন্তরক স্ট্রিং কন্ডাক্টর টান এবং সাসপেনশন সেটগুলি, আর্সিং শিং ইত্যাদির সাথে সম্পূর্ণ হবে
• প্রযুক্তিগত বৈশিষ্ট্যে জালির টাওয়ারগুলির জন্য নির্দিষ্ট মাটির প্রকারগুলি একই same
• ওপিজডাব্লু ৪৮ টি কোরের বৈশিষ্ট্যগুলি ডিজাইনের জন্য ব্যবহার করা হবে।
• মনোপোল টাওয়ারগুলি আন্তর্জাতিক মান অনুযায়ী পরীক্ষা করা হবে।

প্যাকেজিং এবং শিপিং


পরিবহন চলাকালীন গ্যালভেনাইজড পৃষ্ঠের ক্ষতি থেকে রক্ষা পেতে আমরা পোলের উপরের এবং নীচের অংশগুলিকে মাদুর বা স্ট্রের বেল দিয়ে আচ্ছাদিত করি।প্যাকেজিং ক্লায়েন্টদের প্রয়োজনীয়তা অনুযায়ীও করা যেতে পারে।

উত্পাদন প্রক্রিয়া

উপকরণগুলির যাচাইকরণ ting কাটা old ছাঁচনির্মাণ বা নমন → উল্লম্ব eldালাই of মাত্রাগুলি যাচাইকরণ → ফ্ল্যাঞ্জ eldালাই → হোল ড্রিলিং → ক্রমাঙ্কন → অস্বচ্ছল প্রক্রিয়া → গ্যালভানাইজিং, পাউডার লেপ বা পেইন্টিং al পুনরুদ্ধার → থ্রেডিং → প্যাকেজিং
