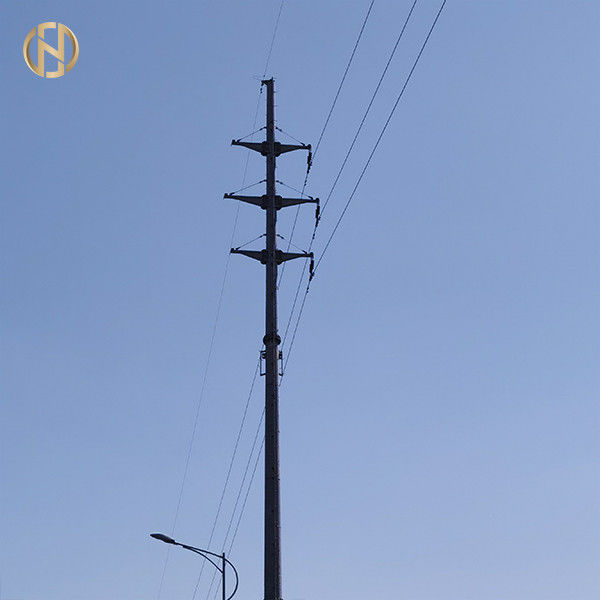

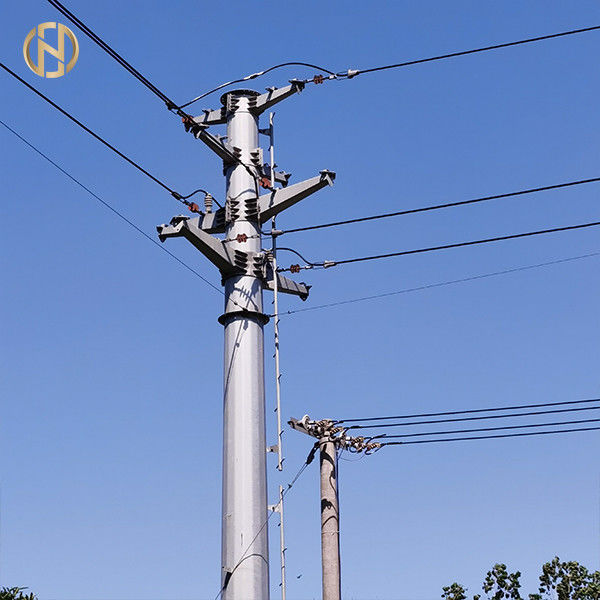

ট্রান্সমিশন লাইনের জন্য 19 এম 3000daN 60FT টিউবুলার টেপার্ড স্টিল মেরু মনোপোল টাওয়ার
-
বিশেষভাবে তুলে ধরা
নলাকার ইস্পাত পোস্ট
,ইস্পাত নলাকার swaged মেরু
-
সারফেস ট্রিটমেন্টগরম চোবান galvanized
-
উচ্চতা19M
-
পুরুত্ব17 মিমি
-
রঙধূসর রং
-
উপাদানQ235, Q345, Q420, Q460, GR50, GR60, SS400
-
আকৃতিঅষ্টভুজাকার
-
ঢালাইAWS D 1.1
-
উৎপত্তি স্থলচীন
-
পরিচিতিমুলক নামFutao
-
সাক্ষ্যদানISO9001:2008
-
মডেল নম্বার19 মি -3000 ডিএন
-
ন্যূনতম চাহিদার পরিমাণ1 টুকরা
-
মূল্য$1000 - $6000
-
প্যাকেজিং বিবরণমাদুর বা খড়ের মাদুর দ্বারা 40 এইচসি বা ওটি মোড়ক
-
ডেলিভারি সময়45 কর্মদিবস
-
পরিশোধের শর্তএল / সি, টি / টি, মানিগ্রাম
-
যোগানের ক্ষমতা5000 টুকরো প্রতি মাসে
ট্রান্সমিশন লাইনের জন্য 19 এম 3000daN 60FT টিউবুলার টেপার্ড স্টিল মেরু মনোপোল টাওয়ার
19M 3000daN 60FT টিউবুলার স্টিল পোল, টেপারড স্টিলের খুঁটি, মনোপোল টাওয়ার
পণ্যের বর্ণনা
উপরের পণ্যগুলি হল 19M 3000daN 60FT টিউবুলার স্টিল পোল, টেপারড স্টিলের খুঁটি, মনোপোল টাওয়ার
69kv এর মধ্যে বিদ্যুৎ বিতরণের জন্য বিশেষভাবে তৈরি
PLS সফ্টওয়্যার অনুসারে ডিজাইন করতে, আমাদের নিম্নলিখিত ডিজাইনের পরামিতিগুলির প্রয়োজন হবে:
- যে অঞ্চলে মেরুটি ব্যবহার করা হবে তার কার্যকরী বায়ুর গতি
- অ্যান্টেনার লোড এবং মেরুটির উচ্চতা
- মেরু নিজেই মোট উচ্চতা
পণ্য বিবরণী
| কার্বন (C), % | ০.০৭১/০.০৮৫ | 0.18 সর্বোচ্চ | পাস করেছে | |||||
| ম্যাঙ্গানিজ (Mn), % | 1.223/1.235 | 1.8 সর্বোচ্চ | ||||||
| ফসফরাস (P),% | ০.০১৪/০.০১৪ | 0.03 সর্বোচ্চ | ||||||
| সালফার (এস),% | ০.০০৬৭/০.০০৩৪ | 0.03 সর্বোচ্চ | ||||||
| সিলিকন (Si), % | ০.১৫৫/০.১৩৯ | 0.60 সর্বোচ্চ | ||||||
| নিওবিয়াম (Nb), % | ০.০১৬/০.০১৫ | 0.11 সর্বোচ্চ | ||||||
| তামা (Cu), % | -- | |||||||
| নিকেল (Ni), % | -- | |||||||
| ক্রোমিয়াম (Cr), % | -- | |||||||
| অ্যালুমিনিয়াম (আল), % | -- | |||||||
| কলম্বিয়াম (কো), % | -- | |||||||
| ভ্যানডিয়াম (V), % | -- | |||||||
| টাইটানিয়াম (Ti), % | -- | |||||||
| টাইপ | 119M 3000daN 60FT টিউবুলার স্টিল পোল, টেপারড স্টিলের খুঁটি, মনোপোল টাওয়ার |
| উপযুক্ত ব্যবহার | পাওয়ার ডিস্ট্রিবিউশন |
| আকৃতি (ক্রস বিভাগ) |
অষ্টভুজাকার
|
| পাওয়ার গ্রেড | 69kv |
| সেকশনের নম্বর | এক |
| দৈর্ঘ্য (মি) | 19M |
| ফাউন্ডেশন | সরাসরি দাফন- 2.5 মি |
| কাজের লোড | 3000daN |
| অবিচ্ছিন্ন লোড | 6000daN |
| নিরাপত্তা ফ্যাক্টর | 2.0 |
| উপাদান |
ASTM 572 GR65 বা Q460 |
| ন্যূনতম ফলন শক্তি | 450 mpa |
| ন্যূনতম চূড়ান্ত প্রসার্য শক্তি | 550 mpa |
| সর্বোচ্চ আল্টিমেট টেনসাইল স্ট্রেন্থ | 690mpa |
| EL % | >=15% |
| উপরের ব্যাস(মিমি) | >=320 |
| নীচের ব্যাস(মিমি) | >=600 |
| ন্যূনতম বেধ (মিমি) | >=17.5 মিমি |
| মাত্রা সহনশীলতা | +- 1% |
| খোদাই করা | গ্রাহকদের প্রয়োজনীয়তা অনুযায়ী রিভেট বা আঠালো, খোদাই, এমবসমেন্টের মাধ্যমে নাম প্লেট |
| সারফেস ট্রিটমেন্ট |
ASTM A123 মান/পাউডার লেপ অনুযায়ী হট ডিপ গ্যালভানাইজেশন
|
| খুঁটির জয়েন্ট |
ইনসার্ট মোড, ইনার ফ্ল্যাঞ্জ মোড, ফেস টু ফেস জয়েন্ট মোড।
|
| লোডিং শর্ত | |
|
0-5 ডিগ্রী |
|
32মি/সেকেন্ড |
|
1.0 |
|
সামগ্রিক মেরু দৈর্ঘ্যের 10% |
| ঢালাই |
অভ্যন্তরীণ এবং বাহ্যিক ডবল ঢালাই প্রক্রিয়া একটি বিজোড় পৃষ্ঠ উত্পাদন করে ওয়েল্ডিং স্ট্যান্ডার্ড: AWS (আমেরিকান ওয়েল্ডিং সোসাইটি) D 1.1 |
প্যাকেজিং এবং শিপিং
পরিবহণের সময় ঘটতে পারে এমন গ্যালভানাইজড পৃষ্ঠের ক্ষতি থেকে রক্ষা করার জন্য আমরা খুঁটির উপরের এবং নীচের অংশগুলিকে একটি মাদুর বা খড়ের বেল দিয়ে ঢেকে রাখি।ক্লায়েন্টদের প্রয়োজনীয়তা অনুযায়ী প্যাকেজিংও করা যেতে পারে।
উৎপাদন প্রক্রিয়া
উপাদানের যাচাইকরণ → কাটিং → ছাঁচনির্মাণ বা বাঁকানো → উল্লম্ব ঢালাই → মাত্রা যাচাই → ফ্ল্যাঞ্জ ওয়েল্ডিং → হোল ড্রিলিং → ক্রমাঙ্কন → ডিবারিং প্রক্রিয়া → গ্যালভানাইজিং, পাউডার আবরণ বা পেইন্টিং → পুনঃক্যালিব্রেশন → থ্রেডিং → প্যাকেজিং
FAQ
| প্রশ্ন ১.আমি কিভাবে প্রয়োজনীয় পোলের দাম পেতে পারি? |
|
A: 1. অনুগ্রহ করে সঠিক মাত্রা যেমন উচ্চতা, মেরু খাদ উপাদানের ধরন এবং বেধ, উপরে এবং নীচের ব্যাস প্রদান করুন।তারপরে আমরা আপনার স্পেসিফিকেশনের উপর ভিত্তি করে আপনাকে একটি সঠিক উদ্ধৃতি দিতে পারি। 2. আপনি আমাদের একটি বিস্তারিত এবং সমাবেশ অঙ্কন পাঠাতে পারেন;তারপর আমরা আপনাকে অঙ্কনের উপর ভিত্তি করে একটি সঠিক উদ্ধৃতি প্রদান করতে পারি। |
| প্রশ্ন ২.আমি একজন ছোট পাইকার;আপনি একটি ছোট আদেশ গ্রহণ করেন? |
| উত্তর: আপনি যদি একজন ছোট পাইকার হন তবে এটি কোন সমস্যা নয়;আমরা বিভিন্ন পরিমাণের অর্ডার গ্রহণ করি। |
| Q3.আমি একজন ডিজাইনার;আপনি কি আমাকে নমুনা তৈরি করতে সাহায্য করতে পারেন যা আমরা ডিজাইন করেছি? |
| উত্তর: আমাদের লক্ষ্য হল আমাদের গ্রাহকদের সফল হতে সাহায্য করা।আপনার যে কোনো সমস্যা সমাধানে সাহায্য করতে পেরে আমরা খুশি। |
| প্রশ্ন 4: আমরা আমাদের এলাকার জন্য আপনার এজেন্ট হতে চাই।আমি কিভাবে এই জন্য আবেদন করব? |
| উত্তর: অনুগ্রহ করে আপনার প্রস্তাব এবং আপনার কোম্পানির প্রোফাইল পাঠান। |
আমাদের কারখানায় স্বাগতম!
আমাদের পণ্যগুলি সারা বিশ্ব জুড়ে বিক্রি হয় You আপনি আমাদের পণ্যগুলির সম্পূর্ণ প্রক্রিয়া সম্পর্কে নিশ্চিত থাকতে পারেন।
