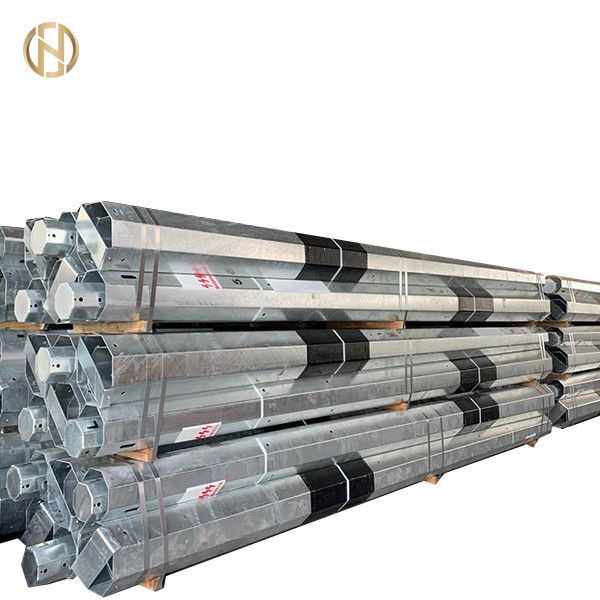

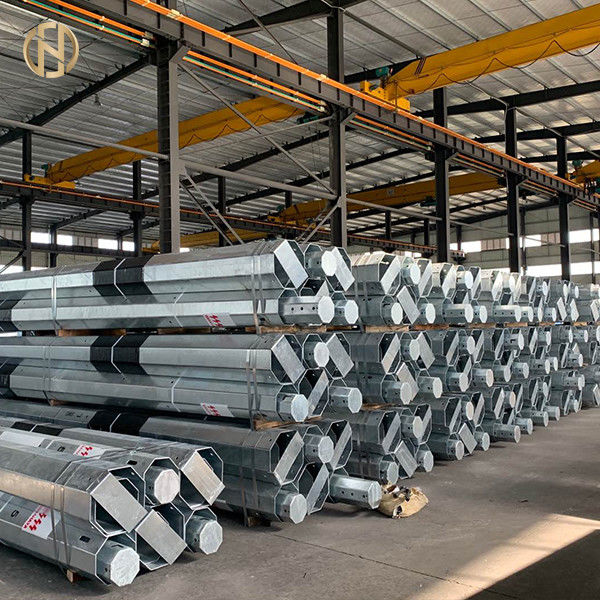

ওভারহেড বৈদ্যুতিক লাইনের জন্য 11 এম সোয়েজেড টিউবুলার মেরু টেকসই 11 কেভি বা 33 কেভি

                                ওভারহেড বৈদ্যুতিক লাইনের জন্য 11 এম সোয়েজেড টিউবুলার মেরু টেকসই 11 কেভি বা 33 কেভি

1 টি সুযোগ

1.1 এই স্পেসিফিকেশনটি নলাকার ইস্পাতের নকশা, বানোয়াট, পরীক্ষার এবং সরবরাহকে অন্তর্ভুক্ত করে

পোলগুলি সাধারণত ওভারহেড বৈদ্যুতিক লাইনে ব্যবহৃত হয়।

2. সাধারণ

স্টিলের খুঁটিটি উল্লিখিত হিসাবে বেশ কয়েকটি দৈর্ঘ্য এবং শক্তিতে গড়া হবে

সারণী 1 এখানে অন্তর্ভুক্ত।

২.১ স্টিলের নলাকার খুঁটিগুলি মানের কাছে অনুমোদিত কোনও সংস্থা কর্তৃক উত্পাদন করা উচিত

স্ট্যান্ডার্ড আইএসও 9001: 2000।আইএসও 9001 শংসাপত্র নম্বর, এর নাম

যোগাযোগের ঠিকানা এবং টেলিফোন এবং ফ্যাক্স সহ অনুমোদিত অনুমোদন কর্তৃপক্ষ

সংখ্যাও বর্ণিত হবে।দরদাতা আইএসও 9001 এর একটি অনুলিপি আবদ্ধ করবেন

বিড সহ শংসাপত্র।

3. বিবরণ

৩.১ স্টিলের খুঁটিগুলি বদলানো ডিজাইনের হতে হবে এবং তিনটি (3) পৃথক করে গঠিত হবে

খুঁটি গড়াতে দুটি জোড়ের দিকে স্টিলের নলগুলি দীর্ঘস্থায়ী হয়ে গেছে।তবে, সেখানে

দাম এবং বিতরণের সময়সূচীতে উল্লিখিত কয়েকটি খুঁটির নাম

ভাঁজ টাইপ হতে হবে।এই ধরনের ভাঁজ খুঁটি পরিমাণে তদন্ত করা হবে

চুক্তির সময়

৩.২ খুঁটি তৈরিতে ব্যবহৃত স্টিলের পাইপগুলি কোনও অনুমোদিত প্রক্রিয়ার স্টিলের হতে হবে

সর্বনিম্ন ৪২ কেজি / বর্গক্ষেত্রের দৈর্ঘ্য শক্তি রয়েছে।মিমি এবং একটি রাসায়নিক

০.০6% সালফার এর চেয়ে বেশি এবং 0.06% এর বেশি নয়

ফসফরাস

3.3 প্রতিটি দৈর্ঘ্যের জন্য সারণী 1 এ দেখানো পাইপ ব্যাস এবং পাইপ দেয়ালের বেধ

মেরুটি প্রতিটি দৈর্ঘ্যের খুঁটির বানানোতে সর্বনিম্ন আকার ব্যবহার করা হয়।এটা হবে

উপাদান নলটির পর্যাপ্ততা নির্ধারণ করার জন্য দরদাতার দায়িত্ব

ভার টিকিয়ে রাখার জন্য দেখানো হয়েছে।যাইহোক, কোনও ক্ষেত্রেই পাইনের ব্যাস এবং নয়

যে কোনও উপাদান নলের জন্য প্রাচীরের বেধ সারণী 1-এ দেখানো মানের চেয়ে কম হওয়া উচিত।

৩.৪ টিউবুলার খুঁটিগুলি ঝালাইযুক্ত টিউবগুলি দিয়ে তৈরি করা হবে, দুলানো হবে এবং একসাথে যোগদান করা হবে।দ্য

প্রতিটি জয়েন্টের উপরের প্রান্তটি প্রায় 45 ডিগ্রি কোণে শ্যাফার করা উচিত।দ্য

ইস্পাত খুঁটিগুলি হ্রাসকারী ব্যাসের তিনটি বিভাগ এবং এর সমন্বয়ে গঠিত হবে

সর্বনিম্ন ব্যাসের বেধ এবং মেরুর দৈর্ঘ্য সারণী 1-এ দেখানো হবে।

3.5 উপরের সমর্থনের অংশগুলির গঠনকারী সমস্ত টিউবগুলি উত্তাপের উত্তাপ থেকে তৈরি করা উচিত

বিএস 6323 বা সমতুল্য অনুসারে বিজোড় বা ক্রমাগত ঝালাই ইস্পাত

প্রযোজ্য মানসমূহ.

অধ্যায় 2 11 কেভি লাইনের 2-2 প্রযুক্তিগত নির্দিষ্টকরণ

জিএসইইপি / ডাব্লু / আইসিবি -03 2073 / 74-03

৩.6 খুঁটির পুরো অংশটি ন্যূনতম ওজনের প্রলেপ দিয়ে উত্তোলন করা উচিত

460-gm / -sq এর চেয়ে কম নয়।আমি অভ্যন্তরীণ এবং বাহ্যিকভাবে।

৩.7 প্রতিটি মেরুতে স্টিলের শীর্ষ প্লেট 3 মিমি ন্যূনতম বেধ সরবরাহ করা হবে

বিভাগের শেষে ঝালাই।শীর্ষ প্লেট এর বাইরে প্রকল্প করা হবে না

শীর্ষ বিভাগের পরিধি।প্রতিটি মেরুও একটি ঝালাই বেস সরবরাহ করা হবে

মেরু নীচে প্লেট ঝালাই।

৩.৮ মেরুটি, ততক্ষণে সংজ্ঞায়িত ড্রিলিং ধরণ অনুসারে ড্রিল করা হবে

চিত্র।সমস্ত গর্ত 18 মিমি ডায়ার হতে হবে।তবে প্রস্তুতকারকের অবশ্যই পাওয়া উচিত

খুঁটি তৈরির আগে ড্রিলিং প্যাটার্নের অনুমোদন।প্রতিটি মেরু হবে

চিত্র হিসাবে প্রদর্শিত হিসাবে উপযুক্ত দৈর্ঘ্য সঙ্গে চিহ্নিত।

৩.৯ ভাঁজ ধরণের খুঁটি এমনভাবে বানোয়াট হবে যাতে অংশটি টুকরো টুকরো করে

সাইটে চালিত এবং সাইটে নিজেই লাগানো যেতে পারে।উপরের মেরু বিভাগটি হবে

একটি ফ্ল্যাঞ্জ রয়েছে এবং এটির অধীনে বিভাগটি 25 সেন্টিমিটার দৈর্ঘ্যের হিসাবে দেখানো হয়েছে over

চিত্রে।খুঁটিগুলি এমনভাবে ড্রিল করা হবে যাতে উপরের অংশটি

এর অধীনে বিভাগটি 90 ডিগ্রিতে 5/8 "x 7" এর দুটি বোল্ট দ্বারা সুরক্ষিতভাবে ঠিক করা যেতে পারে

একে অপরকে.এই জাতীয় দুটি জয়েন্টগুলি ডুমুর ছবিতে প্রদর্শিত তিনটি বিভাগের একটি সম্পূর্ণ মেরু গঠন করে

2 এবং 3।

৩.১০ বেস প্লেটের আকারটি প্রশাসনিক মান অনুযায়ী হবে।

4 সহনশীলতা

৪.১ নিম্নলিখিত সহনশীলতা বজায় রাখা হবে:

ক) ব্যাসের সহনশীলতা: প্রযোজ্য নয়

খ) ওজনে সহনশীলতা: প্রযোজ্য নয়

গ) বেধে সহনশীলতা: প্রযোজ্য নয়

ঙ) সরলতা: সমাপ্ত খুঁটি সরলতার বাইরে থাকবে না

উচ্চতার 1/600 এর বেশি দ্বারা

5. পরীক্ষা

5.1।নিম্নলিখিত পোষকগুলি পোলের জন্য সজ্জিত করা হবে।সমস্ত পরীক্ষা করা হবে

সম্পূর্ণ ডকুমেন্টেড এবং সার্টিফাইড পরীক্ষার রিপোর্টগুলি এনইএতে সরবরাহ করা হবে।

সালফার এবং ফসফরাস হিসাবে একটি টেনসিল পরীক্ষা এবং রাসায়নিক বিশ্লেষণ

খ।বঞ্চনা পরীক্ষা

গ।স্থায়ী সেট পরীক্ষা

d।ড্রপ পরীক্ষা

অধ্যায় 2 11 কেভি লাইনের জন্য প্রযুক্তিগত স্পেসিফিকেশন 2-3

জিএসইইপি / ডাব্লু / আইসিবি -03 2073 / 74-03

5.2 জন্য টেনসিল পরীক্ষা এবং রাসায়নিক বিশ্লেষণ পরিচালনার জন্য নির্বাচিত খুঁটির সংখ্যা

সালফার এবং ফসফরাস নীচের হিসাবে দেওয়া হবে:

খুঁটির সংখ্যা লট সাইজ

500 1 পর্যন্ত

501 থেকে 1000 2

1001 থেকে 2000 3

2001 থেকে 3000 4

3001 এবং উপরে 5

৫.৩ নির্বাচিত বা নির্বাচিত পরীক্ষা পরিচালনা, স্থায়ী সেট পরীক্ষা এবং ড্রপ পরিচালিত খুঁটির সংখ্যা

পরীক্ষা নীচে দেওয়া হবে:

খুঁটির সংখ্যা লট সাইজ

500 পর্যন্ত

501 থেকে 1000 8

1001 থেকে 2000 13

2001 থেকে 3000 18

3001 এবং 20 এর উপরে

ডিফ্লেকশন পরীক্ষা, স্থায়ী সেট পরীক্ষা এবং ড্রপ পরীক্ষা অনুষ্ঠিত হবে

নির্বাচিত প্রতিটি মেরুতে উত্তরাধিকার।
