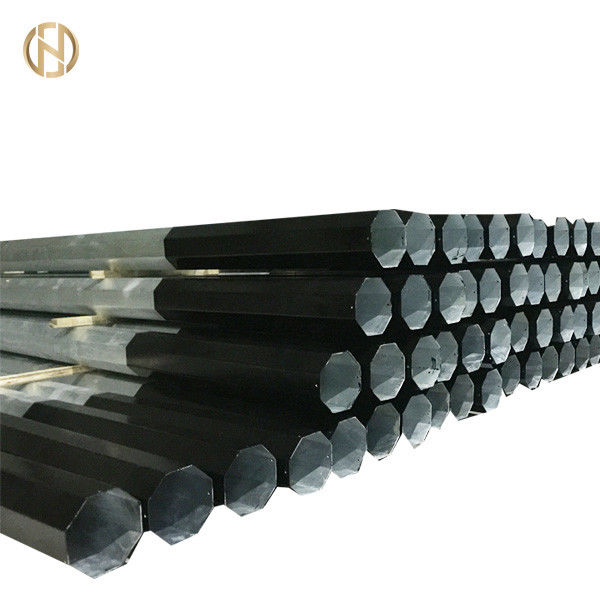

69KV ইস্পাত ধাতু ইউটিলিটি মেরু এএসটিএম এ 123 হট ডিপ গ্যালাভ্যানাইজিং উচ্চ স্থায়িত্ব

                              69 কেভি স্টিল ইউটিলিটি পোল এএসটিএম এ 123 মেটাল পোস্ট গরম ডুব গালভানাইজিং

1.0 স্কোপ


এই স্পেসিফিকেশনগুলি স্টিলের খুঁটি, ক্রস আর্ম অ্যাসেমব্লিগুলি, লোক সেট, বিপদ প্লেট, 33 কেভি সিঙ্গেল মেরু লাইনের জন্য জিআই স্পাইক স্পিথ আর্থিংস সেট, এসএসি কন্ডাক্টরের জন্য উপযুক্ত সাসপেনশন এবং টেনশন ফিটিংগুলি প্রেরণের আগে প্রস্তুতকারকের কাজগুলিতে পরীক্ষার নকশা, প্রকৌশল, উত্পাদন, সমাবেশ, কভার করে cover 3 ফেজ, 50 হার্জেডে ব্যবহারের জন্য, 33kV ওভারহেড লাইনগুলি দৃly়তার সাথে eartured।

• নকশা এবং কারিগর দক্ষতার সাথে ইঞ্জিনিয়ারিং অনুশীলনের সাথে সামঞ্জস্য হতে হবে যাতে পরিষেবাটি জুড়ে সন্তোষজনক কর্মক্ষমতা নিশ্চিত হয়।
• এই স্পেসিফিকেশনে নির্দিষ্টভাবে উল্লিখিত না হলেও যে কোনও উপাদান এবং সরঞ্জামাদি সন্তোষজনক পরিচালনার জন্য প্রয়োজনীয় তা অন্তর্ভুক্ত হিসাবে গণ্য হবে বিশেষভাবে বাদ না দেওয়া এবং কোনও অতিরিক্ত ব্যয় ছাড়াই সরবরাহ করা হবে।অভিন্ন রেটিংযুক্ত উপাদানগুলি বিনিময়যোগ্য হবে।দরদাতাকে প্রস্তুতকারকের কাজগুলিতে উপলব্ধ টেস্টিং সুবিধা সরবরাহ করতে হবে।


স্ট্যান্ডার্ডে যখনই কোনও তফাত রয়েছে তখনই সবচেয়ে কঠোর মানদণ্ড প্রয়োগ করা উচিত apply


3.0 উপাদান, নির্মাণমূলক বিবরণ এবং ওয়ার্কম্যানশিপ

• সমস্ত সরঞ্জাম তৈরিতে ব্যবহৃত সামগ্রীগুলি নতুন এবং সর্বোত্তম মানের এবং শ্রেণি নির্দিষ্ট শর্তাধীন কর্মক্ষমতা জন্য সবচেয়ে উপযুক্ত হবে।
• বিভিন্ন সরঞ্জাম উত্পাদন জন্য ব্যবহৃত ইস্পাত প্রাসঙ্গিক আন্তর্জাতিক মান সম্পন্ন উপকরণ সরবরাহ সম্পর্কিত সাধারণ প্রয়োজনীয়তা অনুসারে হতে হবে।
• আইএসও 13520: 2015 বা অন্যান্য প্রাসঙ্গিক আন্তর্জাতিক স্ট্যান্ডার্ড অনুসারে বিশ্লেষণ করা উপাদানগুলি সালফার এবং ফসফরাস বিষয়বস্তু প্রতিটি 0.060% এর বেশি দেখাবে না।
• সরঞ্জামগুলি ভাল-সমাপ্ত, পরিষ্কার এবং ক্ষতিকারক পৃষ্ঠের ত্রুটিগুলি থেকে মুক্ত হবে।ইস্পাত খুঁটি, কোণ বিভাগ ইত্যাদির সমাপ্তিগুলি বর্গাকার কাটা হবে এবং সোজা হবে।
• বোল্ট, বাদাম ও প্যাক ওয়াশার এবং লোকের তারের স্ট্র্যান্ড এবং ক্রস আর্ম গার্ড ওয়্যারটি আইএসও 1461: 2009 (এন) বা অন্যান্য প্রাসঙ্গিক আন্তর্জাতিক মান অনুযায়ী গরম ডুবানো জালযুক্ত হবে।জিঙ্কের গুণমান আইএসও 752: 2004-তে নির্দিষ্ট হওয়া কমপক্ষে জেডএন 98 গ্রেডের হবে।দস্তা লেপ আনুগত্যযুক্ত, মসৃণ, যুক্তিসঙ্গতভাবে উজ্জ্বল, অবিচ্ছিন্ন এবং এই জাতীয় অপূর্ণতা এবং ফ্লাক্স, ছাই এবং ড্রস, অন্তর্ভুক্তি, ফ্লেক এবং কালো দাগ, পিম্পলস, লম্পটতা এবং রান থেকে মুক্ত থাকবে।
• ইস্পাত খুঁটিগুলি জিংক লেপের ন্যূনতম 125 মাইক্রন বেধ এবং ইস্পাত ভিত্তিক প্লেটের ন্যূনতম 125 মাইক্রন বেধের সাথে সাধারণত এএসটিএম এ 123 অনুযায়ী যথাযথ আন্তর্জাতিক স্ট্যান্ডার্ড অনুযায়ী পরীক্ষা করা গরম ডুবানো হতে পারে dip
• নিবন্ধগুলি এক মিনিটের সময়কালের সর্বনিম্ন 4 টি চিপ সহ্য করবে।এএসটিএম এ 123-তে নির্ধারিত গ্যালভেনাইজড লেপগুলির অভিন্নতা প্রাইস টেস্টের মাধ্যমে নির্ধারিত হবে।
• সাসপেনশন এবং টেনশন ফিটিংগুলি অ্যালুমিনিয়াম অ্যালো দিয়ে তৈরি করা হবে এবং সমস্ত বাদাম এবং বোল্টগুলি আইএসও 10684: 2004 (এন) পার্ট দ্বাদশ বা অন্যান্য প্রাসঙ্গিক আন্তর্জাতিক মান অনুযায়ী 85 মাইক্রন নূন্যতম বেধের জট লেপযুক্ত গরম ডুব গ্যালভেনাইজড স্টিল দিয়ে তৈরি করা উচিত।

4.1.1.11 ডিজাইন পরামিতি এবং ফ্যাক্টর এর সুরক্ষা



সহনশীলতা


i। দৈর্ঘ্য

দৈর্ঘ্যের উপর সহনশীলতা নিম্নরূপ হবে:


সমাপ্ত মেরু দৈর্ঘ্যের 1/600 এর বেশি সোজা হয়ে যাবে না।


গরম রোল স্টিল পণ্যগুলির জন্য রোলিং এবং কাটিয়া সহনশীলতা প্রাসঙ্গিক আন্তর্জাতিক মান অনুসারে হবে।
