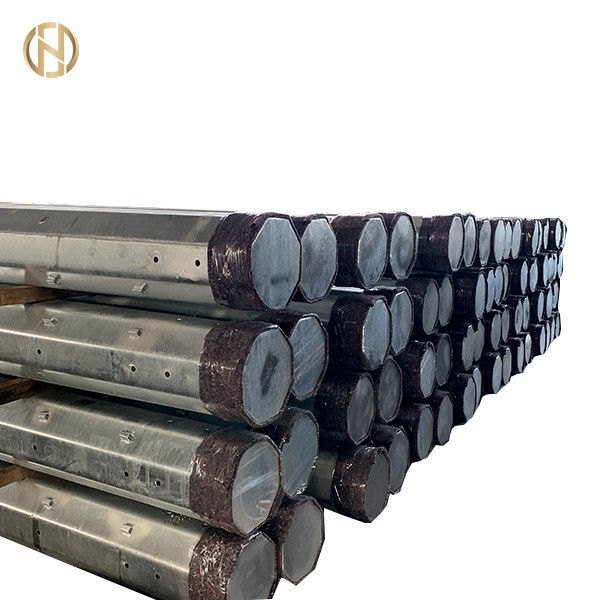

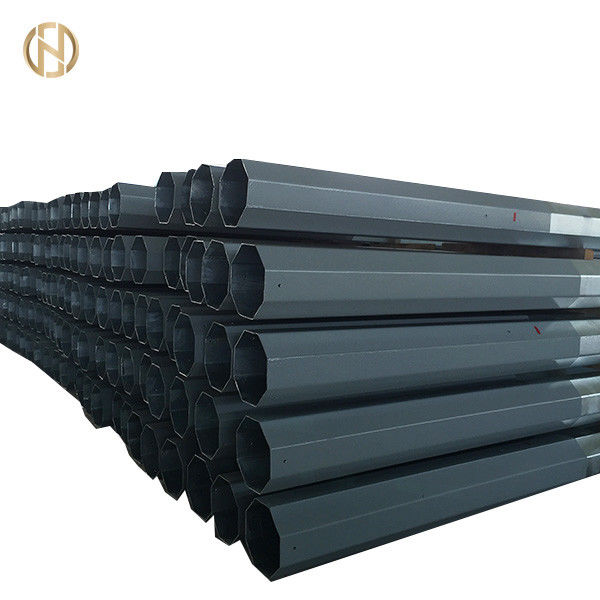

33 কেভি 11 মি 12 মি স্টিল বৈদ্যুতিক শক্তি মেরু ক্লাস 4 সরাসরি সমাহিত ধরণের ভূমিকম্প প্রতিরোধী

33 কেভি 11 মি 12 মি স্টিল ইউটিলিটি মেরু, ক্লাস 4, সরাসরি সমাহিত প্রকার

1.0 সুযোগ রয়েছে

এই স্পেসিফিকেশনগুলি স্টিলের খুঁটি, ক্রস আর্ম অ্যাসেমব্লিগুলি, লোক সেট, বিপদ প্লেট, জিআই স্পাইকের আর্থিং সেটগুলি 33 কেভি একক মেরু লাইনের জন্য প্রেরণের আগে, AAC কন্ডাক্টরের জন্য উপযুক্ত সাসপেনশন এবং টেনশন ফিটিংগুলি ডিজাইন, ইঞ্জিনিয়ারিং, উত্পাদন, সমাবেশ, কভার করে manufacturer 3 ফেজ, 50 হার্জে-তে ব্যবহারের জন্য, 33kV ওভারহেড লাইনগুলি দৃly়তার সাথে eartured।

• নকশা এবং কারিগর দক্ষতার সাথে ইঞ্জিনিয়ারিং অনুশীলনের সাথে সামঞ্জস্য হতে হবে যাতে পরিষেবাটি জুড়ে সন্তোষজনক কর্মক্ষমতা নিশ্চিত হয়।
• Any material and equipment not specifically stated in this specification but which are necessary for satisfactory operation of the equipment shall be deemed to be included unless specifically excluded and shall be supplied without any extra cost. এই স্পেসিফিকেশনে নির্দিষ্টভাবে উল্লিখিত না হলেও যে কোনও উপাদান এবং সরঞ্জামাদি সন্তোষজনক পরিচালনার জন্য প্রয়োজনীয় তা অন্তর্ভুক্ত হিসাবে গণ্য হবে বিশেষভাবে বাদ না দেওয়া এবং কোনও অতিরিক্ত ব্যয় ছাড়াই সরবরাহ করা হবে। Components having identical rating shall be interchangeable. অভিন্ন রেটিংযুক্ত উপাদানগুলি বিনিময়যোগ্য হবে। The bidder has to furnish the testing facilities available at the manufacturer's works. দরদাতাকে প্রস্তুতকারকের কাজগুলিতে উপলব্ধ টেস্টিং সুবিধা সরবরাহ করতে হবে।

2.0 স্ট্যান্ডার্ডস্

ইস্পাতের খুঁটি, ক্রস আর্ম অ্যাসেমব্লিগুলি, ক্রস ব্রেস অ্যাসেম্বলিগুলি এবং পোল গার্ড অস্ত্র, লোক সেট, আর্থিং সেট ইত্যাদি সম্পর্কিত আইসির মান মেনে চলবে এবং নীচে উল্লিখিত অন্য যে কোনও সমতুল্য নিরপেক্ষভাবে গ্রহণযোগ্য আন্তর্জাতিক মানসমূহ (তারিখ অবধি সংশোধিত) প্রযোজ্য হবে এই সরঞ্জামগুলির উত্পাদনতে ব্যবহৃত উপকরণ এবং প্রক্রিয়াগুলি:

স্ট্যান্ডার্ডে যখনই কোনও তফাত রয়েছে তখনই সর্বাধিক কঠোর মানদণ্ড প্রয়োগ করা উচিত।

3.0 উপকরণ, গঠনশীল বিবরণ এবং গঠনপ্রণালী

• সমস্ত সরঞ্জাম তৈরিতে ব্যবহৃত সামগ্রীগুলি নতুন এবং সর্বোত্তম মানের এবং শ্রেণি নির্দিষ্ট শর্তাধীন কর্মক্ষমতা জন্য সবচেয়ে উপযুক্ত হবে।
• বিভিন্ন সরঞ্জাম উত্পাদন জন্য ব্যবহৃত ইস্পাত প্রাসঙ্গিক আন্তর্জাতিক মান সম্পন্ন উপকরণ সরবরাহ সম্পর্কিত সাধারণ প্রয়োজনীয়তা অনুসারে হতে হবে।
• আইএসও 13520: 2015 বা অন্যান্য প্রাসঙ্গিক আন্তর্জাতিক স্ট্যান্ডার্ড অনুসারে বিশ্লেষণ করা উপাদানগুলি সালফার এবং ফসফরাসিয়াস প্রতিটি 0.060% এর বেশি সামগ্রী প্রদর্শন করবে না।
• Equipment shall be well-finished, clean and free from harmful surface defects. সরঞ্জামগুলি ভাল-সমাপ্ত, পরিষ্কার এবং ক্ষতিকারক পৃষ্ঠের ত্রুটিগুলি থেকে মুক্ত হবে। Ends of steel poles, angle sections etc. shall be cut square and shall be straight. ইস্পাত খুঁটি, কোণ বিভাগ ইত্যাদির সমাপ্তিগুলি বর্গাকার কাটা হবে এবং সোজা হবে।
• The bolts, nuts & pack washers and guy wire strand & cross arm guard wire shall be hot dip galvanized as per ISO 1461:2009(en) or other relevant international standards. বোল্ট, বাদাম ও প্যাক ওয়াশার এবং লোকের তারের স্ট্র্যান্ড এবং ক্রস আর্ম গার্ড ওয়্যারটি আইএসও 1461: ২০০৯ (এন) বা অন্যান্য প্রাসঙ্গিক আন্তর্জাতিক মান অনুযায়ী গরম ডুবানো জালযুক্ত হবে। The quality of zinc shall be at least Zn 98 grade specified in ISO 752:2004. জিঙ্কের গুণমান আইএসও 752: 2004-তে নির্দিষ্ট হওয়া কমপক্ষে জেডএন 98 গ্রেডের হবে। The zinc coating shall be adherent, smooth, reasonably bright, continuous and free from such imperfections and flux, ash and dross, inclusions, flake and black spot, pimples, lumpiness and runs. দস্তা লেপ আনুগত্যযুক্ত, মসৃণ, যুক্তিসঙ্গতভাবে উজ্জ্বল, অবিচ্ছিন্ন এবং এই জাতীয় অপূর্ণতা এবং ফ্লাক্স, ছাই এবং ড্রস, অন্তর্ভুক্তি, ফ্লেক এবং কালো স্পট, পিম্পলস, লম্পটতা এবং রান থেকে মুক্ত থাকবে।
• ইস্পাত খুঁটিগুলি জিংক লেপের ন্যূনতম 125 মাইক্রন বেধ এবং ইস্পাত ভিত্তিক প্লেটগুলির ন্যূনতম 125 মাইক্রন বেধের সাথে সাধারণত এএসটিএম এ 123 অনুযায়ী যথাযথ আন্তর্জাতিক মান অনুসারে পরীক্ষা করা গরম ডুবানো হবে van
• The articles shall withstand minimum 4 dips of one minute duration. নিবন্ধগুলি এক মিনিটের সময়কালের সর্বনিম্ন 4 টি চিপ সহ্য করবে। The uniformity of galvanized coating shall be determined by the preece test as prescribed in ASTM A123. এএসটিএম এ 123-তে নির্ধারিত গ্যালভেনাইজড লেপগুলির অভিন্নতা প্রাইস টেস্টের মাধ্যমে নির্ধারিত হবে।
• সাসপেনশন এবং টেনশন ফিটিংগুলি অ্যালুমিনিয়াম অ্যালো দিয়ে তৈরি করা হবে এবং সমস্ত বাদাম এবং বোল্টগুলি আইএসও 10684: 2004 (এন) পার্ট দ্বাদশ বা অন্যান্য প্রাসঙ্গিক আন্তর্জাতিক মান অনুযায়ী 85 মাইক্রন নূন্যতম বেধের জট লেপযুক্ত গরম ডিপ গ্যালভেনাইজড স্টিল দিয়ে তৈরি করা উচিত।

৪. বৈচিত্র্যময় সরঞ্জামের বিশেষ প্রযুক্তিগত প্রয়োজনীয়তা

4.1 ইস্পাত পোলস

ক্রেতা তার বিবেচনার ভিত্তিতে সরবরাহকারী কর্তৃক খুঁটিগুলি বানাতে ও পরীক্ষার জন্য প্রয়োজনীয় এক বা একাধিক ধরণের খুঁটির নকশা এবং মনগড়া তথ্য সরবরাহ করতে পারে বা বিকল্পভাবে দরদাতাকে খুঁটির সর্বোত্তম নকশাগুলি তৈরি করতে অনুরোধ করতে পারে এবং সেক্ষেত্রে বিস্তারিত নকশা জমা দিতে পারে নিয়োগকর্তা দ্বারা চেক এবং পর্যালোচনার জন্য 'এক্সেল ফর্ম্যাট' -তে গণনা।

Design of Poles shall be worked out and checked preferably as per ASCE Manual- 72 / SEI - 48- 05 or other relevant international standards. পোষাগুলির নকশা তৈরি করা এবং এএসসিই ম্যানুয়াল- 72 / এসইআই - 48- 05 বা অন্যান্য প্রাসঙ্গিক আন্তর্জাতিক মান অনুযায়ী পছন্দ করা উচিত checked Poles shall be pre-drilled and supplied complete with pole top cap and base plate. পোলগুলি প্রাক-ড্রিল করা হবে এবং পোল টপ ক্যাপ এবং বেস প্লেটের সাথে সম্পূর্ণ সরবরাহ করা হবে।

4.1.1 নির্দিষ্ট গঠনশীল প্রয়োজন

৪.১.১.১ একসাথে লোডিংয়ের সবচেয়ে খারাপতম সংমিশ্রণকে সহ্য করার জন্য খুঁটিগুলি ডিজাইন করা হবে

• বায়ু স্প্যানস, ইনসুলেটরগুলিতে বায়ুবাহিনী, মেরুতে বাতাসের বাহিনী এবং সর্বাধিক কন্ডাক্টর উত্তেজনা সম্পর্কিত বায়ু বাহিনী নিয়ে পার্শ্বীয় বোঝা।
• মেরু স্ব-ওজন, কন্ডাক্টরের ওজন, ইনসুলেটর, ক্রস-আর্ম, অতিরিক্ত সরঞ্জাম, লাইনম্যান এবং সংবেদনশীল শক্তি সমন্বিত উল্লম্ব লোডগুলি যেখানে প্রযোজ্য সেখানে স্থির প্রতিক্রিয়ার কারণে।

৪.১.১.২ এইচভি (৩৩ কেভি), এইচভি / এলভি মিশ্রিত স্টিলের খুঁটিগুলি নিম্নলিখিত ধরণের এবং প্রয়োগের জন্য কাজ করা উচিত:

• ঠিকাদার প্রতিটি উপরের জন্য খুঁটির বিস্তারিত নকশা এবং অঙ্কন জমা দিতে হবে ক্লায়েন্টের অনুমোদনের জন্য ৩৩ কেভি ট্রান্সমিশন লাইন এবং মাত্রা ও কনফিগারেশন প্রদর্শনের নমুনা অঙ্কন বদ্ধ রয়েছে।
• Poles shall satisfy the dimensional length and pole top loading requirements as per the design parameters listed in this specification. পোলগুলি এই নির্দিষ্টকরণের তালিকাভুক্ত ডিজাইনের প্যারামিটার অনুযায়ী মাত্রিক দৈর্ঘ্য এবং মেরু শীর্ষ লোডিং প্রয়োজনীয়তাগুলি পূরণ করবে। The dimensions across flats for top and bottom for all poles are listed in this specification/drawings as a preferred design to utilize one dimension for each type of pole length in so far as design & working load criteria is met. সমস্ত খুঁটির জন্য শীর্ষ এবং নীচের অংশের জন্য ফ্ল্যাটগুলির মাত্রাগুলি এই স্পেসিফিকেশন / অঙ্কনগুলিতে প্রতিটি ধরণের পোলের দৈর্ঘ্যের জন্য এক মাত্রা ব্যবহার করার জন্য পছন্দসই নকশা হিসাবে তালিকাভুক্ত করা হয়েছে যতক্ষণ না ডিজাইন এবং কাজের লোডের মানদণ্ড পূরণ হয়।

4.1.1.5 ওয়ার্কিং বোঝা

এখানে উল্লিখিত একটি মেরুটির ভার বোঝা এবং উপরের নীচে 250 মিমি প্রয়োগ করা হলে লোড হিসাবে সংজ্ঞায়িত করা হয় যা মেরুতে সর্বাধিক অনুমতিযোগ্য চাপ চাপিয়ে দেবে, প্রতিটি মেরুতে চিহ্নিত করা হবে।

• স্ট্যান্ডার্ড মেরুগুলি সারণী 2, 3 এবং 4 এ দেওয়া নকশা প্যারামিটারের ভিত্তিতে নির্দিষ্ট অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত হবে।
• A through hole of 14 mm diameter shall be provided in each pole at a height of 300 mm above the planting depth for earthing. আয়ারিংয়ের জন্য রোপণের গভীরতার উপরে 300 মিমি উচ্চতায় প্রতিটি মেরুতে 14 মিমি ব্যাসের একটি গর্ত দিয়ে দেওয়া হবে। The location of hole at a height of 300 mm shall be got approved from the Employer before manufacturing of the poles. খুঁটি তৈরির আগে নিয়োগকর্তার কাছ থেকে 300 মিমি উচ্চতার গর্তের অবস্থান অনুমোদিত হবে।

4.1.1.8 ভিত্তি প্লেট

সমস্ত মেরুটি এম -20, ন্যূনতম বেধের পিসিসি প্যাড এবং মেরুটির নীচের দিকের মাত্রার চেয়ে প্রায় 150 মিমি বেশি পরিমাপের উপর স্থাপন করা হবে।

Alternatively; বিকল্পভাবে; poles shall be supplied with separate square steel base plate fabricated from steel as per relevant Standards. খুঁটিগুলি পৃথক স্কোয়ার ইস্পাত বেস প্লেট প্রাসঙ্গিক স্ট্যান্ডার্ড অনুযায়ী ইস্পাত থেকে গড়া সরবরাহ করা হবে। Min. ন্যূনতম। thickness of base plates shall not be less than 6 mm. বেস প্লেটগুলির বেধ 6 মিমি এর কম হবে না। Design calculations of thickness of steel base plates shall be submitted for check and review by Employer. ইস্পাত বেস প্লেটগুলির বেধের ডিজাইনের গণনাগুলি নিয়োগকর্তা কর্তৃক চেক এবং পর্যালোচনার জন্য জমা দেওয়া হবে।

4.1.1.9 Guying

Poles for small angle locations (0 - 30°) shall be self-supporting. ছোট কোণ অবস্থানের জন্য খুঁটি (0 - 30।) স্ব-সমর্থনযোগ্য হবে। However; যাহোক; the poles for larger angle and terminal locations in un-inhabited areas can be provided with Anchor Guys placed the direction of the bi-sector of the angle at angle locations or length wise at the terminal locations. অ-জনবসতিপূর্ণ অঞ্চলে বৃহত্তর কোণ এবং টার্মিনাল অবস্থানের জন্য খুঁটি সরবরাহ করা যেতে পারে অ্যাঙ্কর গাইস দ্বি-ক্ষেত্রের কোণ কোণে বা টার্মিনাল স্থানে দৈর্ঘ্যের ভিত্তিতে কোণের দ্বি-ক্ষেত্রের দিক স্থাপন করেছিল। In the inhabited areas guys are not allowed; জনবসতিপূর্ণ অঞ্চলে ছেলেদের অনুমতি নেই; but Struts or two poles mechanically secured together can be deployed. তবে স্ট্রুটস বা দুটি মেরু যান্ত্রিকভাবে সুরক্ষিত একসাথে মোতায়েন করা যেতে পারে।

4.1.1.11 নকশা পরামিতি এবং গুণক এর নিরাপত্তা

সহনশীলতাই

আমি। লম্বা

দৈর্ঘ্যের উপর সহনশীলতা নিম্নরূপ হবে:

সমাপ্ত মেরু দৈর্ঘ্যের 1/600 এর বেশি দ্বারা সরলতার বাইরে থাকবে না।

গরম রোল স্টিল পণ্যগুলির জন্য রোলিং এবং কাটিয়া সহনশীলতা প্রাসঙ্গিক আন্তর্জাতিক মান অনুসারে হবে।
