33KV 11M ইস্পাত ইউটিলিটি পোল 990daN HV লাইন খুঁটি ইউটিলিটি পাওয়ার পোল

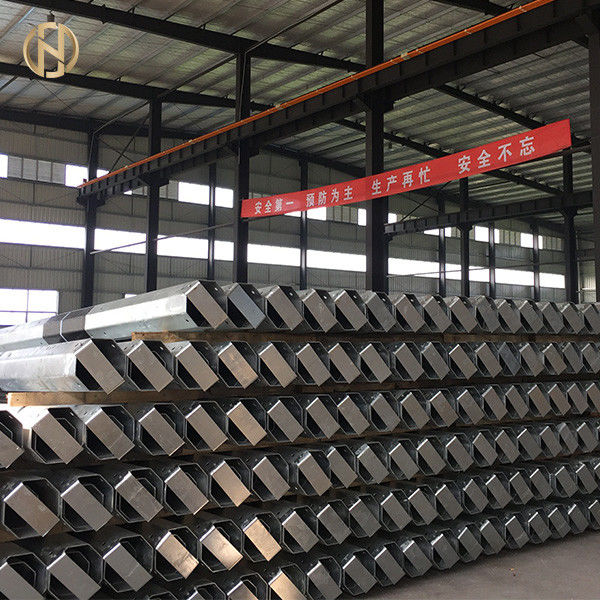

15KV 11M স্টিল ইউটিলিটি পোল 1050daN, LV লাইনের খুঁটি, ইস্পাত ইউটিলিটি পোল
এই স্পেসিফিকেশনগুলি স্টিলের খুঁটি, ক্রস আর্ম অ্যাসেম্বলি, গাই সেট, ডেঞ্জার প্লেট, 33kV সিঙ্গেল পোল লাইনের জন্য GI স্পাইক আর্থিং সেট, AAC কন্ডাক্টরের জন্য উপযুক্ত সাসপেনশন এবং টেনশন ফিটিংগুলি পাঠানোর আগে প্রস্তুতকারকের কাজের নকশা, প্রকৌশল, উত্পাদন, সমাবেশ, পরীক্ষাকে কভার করে। 3 ফেজ, 50 Hz, শক্ত মাটিযুক্ত 33kV ওভারহেড লাইনে ব্যবহারের জন্য।
ISO 20805:2005 |
উন্নত গঠনযোগ্যতা এবং ঠান্ডা গঠনের জন্য ভারী পুরুত্ব সহ উচ্চ ফলন শক্তির কয়েলে হট-রোল্ড স্টিল শীট |
BS 3288 : পার্ট 1: 2018 |
ওভারহেড পাওয়ার লাইনের জন্য ইনসুলেটর এবং কন্ডাক্টর ফিটিং।কর্মক্ষমতা এবং সাধারণ প্রয়োজনীয়তা |
ISO 10684:2004 |
ফাস্টেনার — হট ডিপ গ্যালভানাইজড |
ISO 10721 |
স্টিলের কাঠামো |
ISO 752:2004 |
দস্তা |
ASTM E350 - 18 |
রাসায়নিক বিশ্লেষণের জন্য স্ট্যান্ডার্ড পরীক্ষার পদ্ধতি |
ISO 657/V 1035/IV |
ঘূর্ণায়মান এবং হট-ঘূর্ণিত ইস্পাত পণ্যের জন্য সহনশীলতা কাটিয়া জন্য বিশেষ উল্লেখ |
ISO 12944-4:2017 | পেইন্টস এবং বার্নিশ |
ASTM A123 | লোহা এবং ইস্পাত প্রবন্ধের হট ডিপ গ্যালভানাইজিংয়ের জন্য প্রস্তাবিত অনুশীলন |
ASTM A123 | দস্তা আবরণ অভিন্নতা পরীক্ষার পদ্ধতি; |
ISO 1461:2009(en) | বৃত্তাকার ইস্পাত তারের উপর গরম-ডুবানো গ্যালভানাইজড আবরণ |
IEC 60335-2-71 | পোল্ট্রি ইনকিউবেটর জন্য স্পেসিফিকেশন |
ASTM A90 | দস্তা প্রলিপ্ত লোহা এবং ইস্পাত প্রবন্ধের উপর দস্তা আবরণ ভর নির্ধারণ |
আইইসি 60120 | স্ট্রিং ইনসুলেটর ইউনিটের বল এবং সকেট কাপলিং এর মাত্রা |
আইইসি 60372 |
স্ট্রিং ইনসুলেটর ইউনিটের বল এবং সকেট কাপলিং এর জন্য ডিভাইস লক করা - মাত্রা এবং পরীক্ষা |
আইইসি 61109 | ওভারহেড লাইনের জন্য ইনসুলেটর- 1000V-এর চেয়ে বেশি নামমাত্র ভোল্টেজ সহ এসি সিস্টেমের জন্য যৌগিক সাসপেনশন এবং টেনশন ইনসুলেটর- সংজ্ঞা, পরীক্ষার পদ্ধতি এবং গ্রহণযোগ্যতার মানদণ্ড। |
NFC 33-040 | সাসপেনশন সরঞ্জাম |
NFC 33-041 | অ্যাঙ্করিং ডিভাইস |
যখনই মানকগুলির মধ্যে পার্থক্য থাকে তখনই সবচেয়ে কঠোর মানদণ্ড প্রযোজ্য হবে৷
3.0 উপকরণ, নির্মাণমূলকবিস্তারিত এবংওয়ার্কম্যানশিপ
ii.সমস্ত ঢালাই, কাটিং, মেশিনিং এবং ফ্যাব্রিকেশন গ্যালভানাইজেশনের আগে করা হবে।

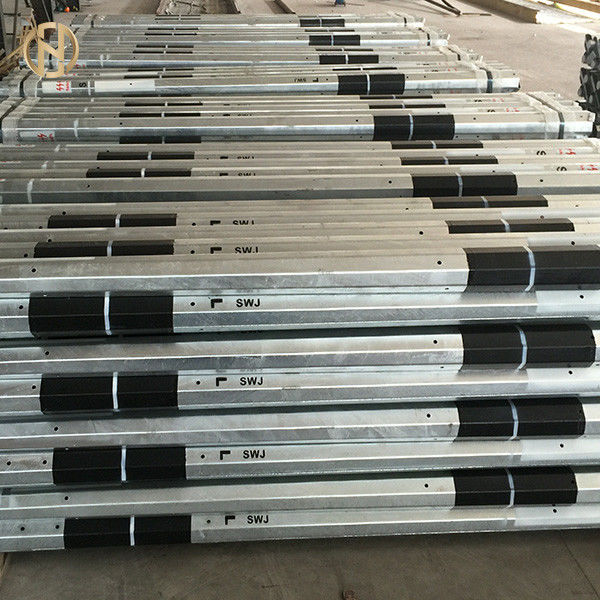

viগ্রাউন্ড লেভেলটি একটি 12 মিমি প্রশস্ত পেইন্ট স্ট্রিপ দিয়ে চারদিকে কালো রঙে চিহ্নিত করা হবে।
4.1.1.11ডিজাইন পরামিতি এবং ফ্যাক্টর এর নিরাপত্তা
স্প্যান(মি) |
মৌলিক | 100 |
বায়ু | 110 | |
ওজন | 150 | |
বায়ু চাপ (N/m2) | খুঁটিতে | 1200 |
10°C এ কন্ডাক্টরে | 600 | |
ফ্যাক্টর এরনিরাপত্তা |
উল্লম্ব লোড | 1.18 |
ট্রান্সভার্স লোড | 1.8 | |
অনুদৈর্ঘ্য লোড | 1.8 | |
চূড়ান্ত লোড | 1.8 | |
কন্ডাক্টরের সর্বনিম্ন ব্রেকিং শক্তি | 3.0 | |
রোপণ গভীরতা (মি) | 1.6 | |
অনুমোদনযোগ্য বিচ্যুতি এ মেরু শীর্ষ | এক্সপোজ দৈর্ঘ্যের 5% | |
থাকা তারের |
ন্যূনতম ব্রেকিং লোড | 101kN |
সর্বোচ্চচিন্তা | মিনিটের 90%অবিচ্ছিন্ন লোড | |
মিন.মেরু কোণ | 37° | |
তাপমাত্রা |
সর্বনিম্ন | 0°সে |
সর্বোচ্চ | +40°সে |
সহনশীলতা
i দৈর্ঘ্য
দৈর্ঘ্যের সহনশীলতা নিম্নরূপ হবে:
i | - যেকোনো বিভাগের দৈর্ঘ্য | + 40 মিমি |
ii. |
- মেরু সামগ্রিক দৈর্ঘ্য সরলতা |
+ 25 মিমি |
সমাপ্ত মেরুটি তার দৈর্ঘ্যের 1/600 এর বেশি সোজা হওয়া উচিত নয়।
গরম ঘূর্ণিত ইস্পাত পণ্যের জন্য ঘূর্ণায়মান এবং কাটা সহনশীলতা প্রাসঙ্গিক আন্তর্জাতিক মান অনুযায়ী হতে হবে।
