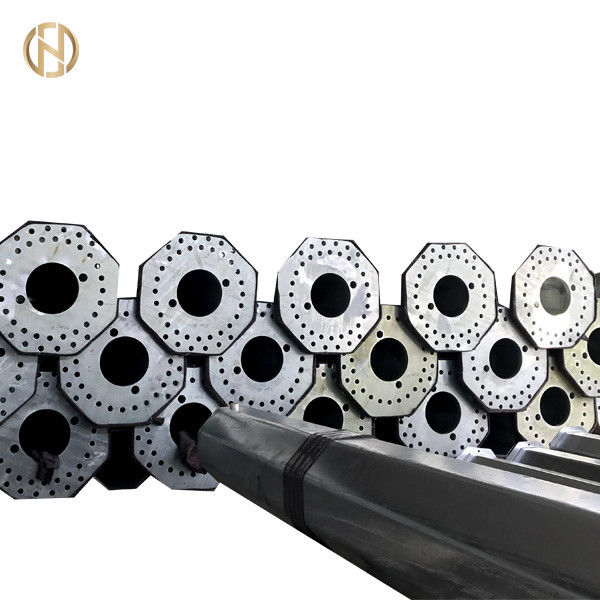

বেসপ্লেট এবং এম 48 অ্যাঙ্কর বোল্ট সহ 138 কেভি ডাবল সার্কিট পাওয়ার লাইন মেরু 30-60 ডিগ্রি
-
বিশেষভাবে তুলে ধরা
বৈদ্যুতিক শক্তি পোস্ট
,বৈদ্যুতিক লাইনের মেরু
-
পৃষ্ঠ চিকিত্সাগরম চোবান galvanized
-
উচ্চতা2 মি - 50 মি
-
পুরুত্ব2.5 মিমি - 20 মিমি
-
উপাদানQ235, Q345, Q420, Q460, Gr 50, Gr60, SS400, ইত্যাদি
-
আকৃতিবহুভুজ বা শঙ্কুযুক্ত
-
রঙক্লায়েন্টদের প্রয়োজনীয়তা অনুযায়ী
-
ঢালাইAWS D 1.1
-
উৎপত্তি স্থলচীন
-
পরিচিতিমুলক নামFUTAO
-
সাক্ষ্যদানISO 9001 : 2008
-
মডেল নম্বারএফটিজিজি - 0 38 917
-
ন্যূনতম চাহিদার পরিমাণ২ টুকরা
-
মূল্য$100 - $400
-
প্যাকেজিং বিবরণ40 এইচসি বা ওটি, মাদুর বা স্ট্র মাদুর দ্বারা মোড়ানো
-
ডেলিভারি সময়15 - 30 কর্মদিবস
-
পরিশোধের শর্তএল / সি, টি / টি
-
যোগানের ক্ষমতা1200 টুকরো প্রতি সপ্তাহে
বেসপ্লেট এবং এম 48 অ্যাঙ্কর বোল্ট সহ 138 কেভি ডাবল সার্কিট পাওয়ার লাইন মেরু 30-60 ডিগ্রি
বেসপ্লেট এবং M48 অ্যাঙ্কর বল্ট সহ 138KV ডাবল সার্কিট পোল 30-60 ডিগ্রি
পণ্যের বর্ণনা
132,138, 69kv 110KV ওভারহেড ট্রান্সমিশন লাইনের জন্য ডিজাইন করা হয়েছে।প্রয়োজনে কাস্টম মাত্রা সহ কাস্টম খুঁটি ডিজাইন করা যেতে পারে।আমাদের ইন হাউস ইঞ্জিনিয়াররা সাহায্য করতে এখানে আছেন।আপনার যেকোন জিজ্ঞাসার জন্য অনুগ্রহ করে গ্রাহক পরিষেবার সাথে যোগাযোগ করুন।
বিশেষ বিবরণ
| ইস্পাতের খুঁটি | ঐক্যবদ্ধ | গ্যারান্টিযুক্ত মূল্য | |||||
| পোল টাইপ | সোজা | কোণ | কানাগলি | ||||
| পরিমাণ | পিসি | 24 | 14 | 6 | |||
| প্রস্তুতকারক | YIXING FUTAO মেটাল স্ট্রাকচারাল ইউনিট কো., লি | YIXING FUTAO মেটাল স্ট্রাকচারাল ইউনিট কো., লি | YIXING FUTAO মেটাল স্ট্রাকচারাল ইউনিট কো., লি | ||||
| উত্পাদন অবস্থান | চীন, জিয়াংসু, ইক্সিং সিটি | চীন, জিয়াংসু, ইক্সিং সিটি | চীন, জিয়াংসু, ইক্সিং সিটি | ||||
| মান | - | NFEN10025 / GB/T 700 | NFEN10025 / GB/T 700 | NFEN10025 / GB/T 700 | NFEN10025 / GB/T 700 | NFEN10025 / GB/T 700 | NFEN10025 / GB/T 700 |
| ইস্পাত গুণমান | S500 / Q500 | S500 / Q500 | S500 / Q500 | S500 / Q500 | S500 / Q500 | S500 / Q500 | |
| গরম galvanizing মান | ISO 1461 | ISO 1461 | ISO 1461 | ISO 1461 | ISO 1461 | ISO 1461 | |
| ডাইমেনশনমেন্ট মেকানিক ডেস লিগস | |||||||
| সার্কিটের সংখ্যা | 1 | 1 | 1 | 1 | 1 | 1 | |
| বিচ্ছিন্নকারীর প্রকার | সাসপেনশন | সাসপেনশন | অ্যাঙ্কর | অ্যাঙ্কর | অ্যাঙ্কর | অ্যাঙ্কর | |
| কোণ | º | 0 | 0 | 45 | 45 | 90 | 90 |
| স্ট্যান্ডার্ড স্প্যান | মি | 200 | 200 | 200 | 200 | 200 | 200 |
| উইন্ড স্প্যান | মি | 220 | 220 | 220 | 220 | 220 | 220 |
| ওজন স্প্যান | মি | 250 | 250 | 250 | 250 | 250 | 250 |
| কন্ডাক্টর 85 ডিগ্রি সেলসিয়াসে নত হয় | মি | ||||||
| ক্রস বাহু আকৃতি | ত্রিভুজ | ত্রিভুজ | drapeau | drapeau | drapeau | drapeau | |
| সর্বনিম্ন ক্রস হাতের উচ্চতা | মি | 15.6 | 15.6 | 15.6 | 15.6 | 15.6 | 15.6 |
| কন্ডাক্টর এবং পোলের মধ্যে ন্যূনতম উল্লম্ব দূরত্ব | মি | 1.1 | 1.1 | 2 | 2 | 2 | 2 |
| সর্বোচ্চ পরিবাহী এবং স্থল তারের মধ্যে উল্লম্ব দূরত্ব | মি | 2.2 | 2.2 | 2.2 | 2.2 | 2.2 | 2.2 |
| গড় তাপমাত্রায় বাতাসের চাপ (25°C) | daN/m2 | 58 | 58 | 58 | 58 | 58 | 58 |
| খুঁটি এরোডাইনামিক সহগ | 2.8 | 2.8 | 2.8 | 2.8 | 2.8 | 2.8 | |
| কন্ডাকটর এরোডাইনামিক সহগ | 1 | 1 | 1 | 1 | 1 | 1 | |
| নিরাপত্তা সহগ | 2 | 2 | 2 | 2 | 2 | 2 | |
| উপাদান | ভাঁজ করা ধাতব পাত | ভাঁজ করা ধাতব পাত | ভাঁজ করা ধাতব পাত | ভাঁজ করা ধাতব পাত | ভাঁজ করা ধাতব পাত | ভাঁজ করা ধাতব পাত | |
| প্রস্থচ্ছেদ | অষ্টভুজাকার | অষ্টভুজাকার | অষ্টভুজাকার | অষ্টভুজাকার | অষ্টভুজাকার | অষ্টভুজাকার | |
| মাটি থেকে উচ্চতা | মি | 20 | 20 | 22 | 22 | 22 | 22 |
| উপরের বাহ্যিক ব্যাস | মিমি | 240 | 240 | 270 | 270 | 300 | 300 |
| নীচের বাইরের ব্যাস | মিমি | 510 | 510 | 920 | 920 | 1200 | 1200 |
| বিভাগের সংখ্যা | মিমি | 2 | 2 | 3 | 3 | 3 | 3 |
| বেধ (শীর্ষ/নীচ) | মিমি | 4/6 | 4/6 | ৬/৮/১০ | ৬/৮/১০ | 6/10/10 | 6/10/10 |
| সম্পূর্ণ ওজন | কেজি | 1150 | 1268 | ৩৩০০ | 3560 | 4670 | 4980 |
| ভিত্তির গভীরতা | মি | 2.6 | 2.6 | 2 | 2 | 2 | 2 |
অতিরিক্ত তথ্য
ডিজাইন কোড: আমেরিকান স্ট্যান্ডার্ড ASCE/SEI 48-11
ডিজাইন সফটওয়্যার: PLS-POLES সফটওয়্যার
রপ্তানি কভারেজ: এশিয়া-প্যাসিফিক, মধ্য ও দক্ষিণ আমেরিকা, ইউরোপ, মধ্য প্রাচ্য, আফ্রিকা
পরীক্ষা: প্রয়োজনে লোডিং পরীক্ষা সাইটে করা যেতে পারে
উৎপাদন প্রক্রিয়া
উপাদানের যাচাইকরণ → কাটিং → ছাঁচনির্মাণ বা বেন্ডিং → উল্লম্ব ঢালাই → মাত্রা যাচাই
পণ্যের বিবরণ
আমাদের কারখানায় স্বাগতম!
আমাদের পণ্যগুলি সারা বিশ্ব জুড়ে বিক্রি হয় You আপনি আমাদের পণ্যগুলির সম্পূর্ণ প্রক্রিয়া সম্পর্কে নিশ্চিত থাকতে পারেন।
