ডডকাগন বৈদ্যুতিক ইস্পাত ইউটিলিটি মেরু হট ডিপ গ্যালভায়াইজড 32 মি 110 এফটি

32m 110ft dodecagon বৈদ্যুতিক ইস্পাত ইউটিলিটি খুঁটি গরম ডিপ গ্যালভানাইজড সহ

পণ্যের বর্ণনা

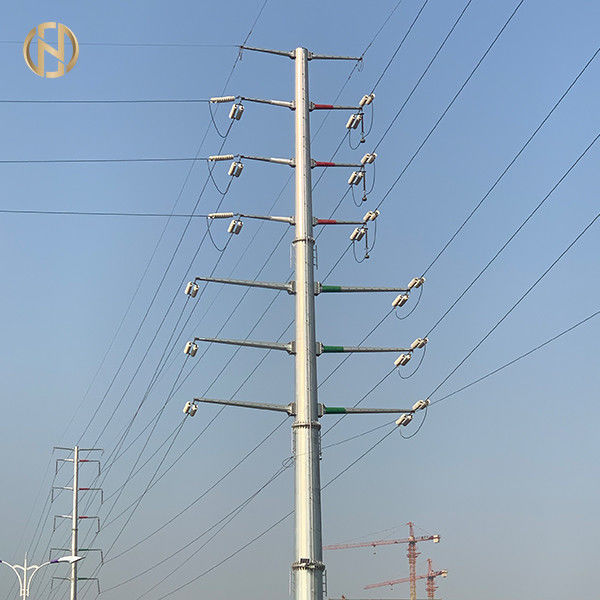

উপরের পণ্যগুলি হল 230kv ট্রান্সমিশন মনোপোল টাওয়ার, মেটাল পাওয়ার পোল, ধূসর, 110ft, ASTM A 123, গ্রাউন্ডিং তারের জন্য বিশেষভাবে তৈরি ইস্পাত ইউটিলিটি খুঁটি

বর্তমান কাগজটি প্রকল্পের জন্য সম্ভাব্য লাইন প্রাক-নকশা দেখায়, তবে প্রকল্পের জন্য লাইনের যেকোন চূড়ান্ত নকশা বিশেষ লাইন ডিজাইনার দ্বারা পরিচালিত হবে এবং GRIDCo দ্বারা সম্পূর্ণ এবং আনুষ্ঠানিকভাবে অনুমোদিত হবে।এই স্পেসিফিকেশনগুলি প্রদত্ত ট্রান্সমিশন লাইন স্পেসিফিকেশনের পরিপূরক এবং তাদের সাথে একযোগে পড়া উচিত।

• সুযোগ

প্রকল্পটিতে 1 x 604 মিমি ব্যবহার করে স্ব-সমর্থক ডাবল সার্কিট (ডিসি) মনোপোল ট্রান্সমিশন লাইন টাওয়ারে দুটি ডাবল সার্কিট ট্রান্সমিশন লাইন (যথাক্রমে 7 কিমি এবং 5 কিমি) নির্মাণ জড়িত।²মনোপোল টাওয়ারের সাথে AAC HAWTHORN কন্ডাক্টর দুটি অপটিক ফাইবার গ্রাউন্ড ওয়্যার (OPGW) শিল্ডওয়্যার দিয়ে লাগানো।

দরদাতাদের স্ব-সমর্থনকারী ডাবল সার্কিট মনোপোলের জন্য বিকল্প স্পেসিফিকেশন/ড্রয়িং জমা দিতে উৎসাহিত করা হয় এবং বিকল্প হিসেবে মূল্যায়নের জন্য সে অনুযায়ী মূল্য দিতে হবে।

গ) ইস্পাত মনোপোলের স্পেসিফিকেশন:

1. ডিজাইন শর্ত:

লোডিং ট্রি দেখায়, প্রতিটি লোড কেসের জন্য, মনোপোলে প্রয়োগ করা উল্লম্ব, ট্রান্সভার্সাল এবং অনুদৈর্ঘ্য লোডগুলি প্রযুক্তিগত বৈশিষ্ট্যগুলিতে বর্ণিত হবে।

উপাদান আংশিক নিরাপত্তা ফ্যাক্টর γM EN50341-1 অনুযায়ী ইস্পাত ফলন চাপ উপর ক্রস-বিভাগ গণনার জন্য প্রয়োগ করা হয়.

খুঁটি বিশ্লেষণের মধ্যে ASCE রিপোর্ট N° 72 অনুযায়ী দ্বিতীয় ক্রম (বা P - Λ ) বিশ্লেষণ এবং স্থানীয় বাকলিংয়ের পরীক্ষা অন্তর্ভুক্ত থাকবে। গণনা নোট জারি করা হবে এবং অনুমোদনের জন্য GRIDCO-তে জমা দেওয়া হবে।

খুঁটিগুলি ফ্যাক্টরযুক্ত লোডের (cf EN 50341 §7.4.5.1.3) অধীনে উচ্চতার 8% সমান বিচ্যুতির সীমাবদ্ধতার সাথে গণনা করা হয়।

2. উপকরণ:

সমস্ত উপকরণ নতুন এবং এই স্পেসিফিকেশনের মধ্যে উল্লেখ করা প্রাসঙ্গিক মান অনুযায়ী হতে হবে।

PLS সফ্টওয়্যার অনুসারে ডিজাইন করতে, আমাদের নিম্নলিখিত ডিজাইনের পরামিতিগুলির প্রয়োজন হবে:

পণ্য বিবরণী

• পণ্যগুলি ANSI/TIA-222-G কাঠামোগত মান অনুযায়ী ডিজাইন এবং তৈরি করা হয়
• মেরু খাদ উপাদান: ASTM GR65, GR50, Q460 A572, S355, Q345/Q235, ইত্যাদি
• আমাদের কাছে ISO 10046 সার্টিফিকেশন আছে এবং আমরা আমাদের গ্রাহকদের সেরা পণ্য এবং পরিষেবা দিতে প্রতিশ্রুতিবদ্ধ
• তত্ত্বাবধান এবং সম্পূরক উপাদান সহ প্রয়োজনে আমরা অতিরিক্ত সহায়তা প্রদান করি

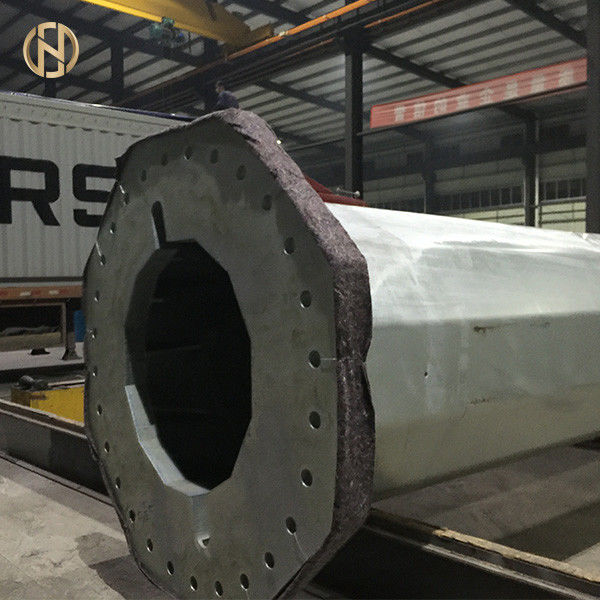

পরিবহণের সময় ঘটতে পারে এমন গ্যালভানাইজড পৃষ্ঠের ক্ষতি থেকে রক্ষা করার জন্য আমরা খুঁটির উপরের এবং নীচের অংশগুলিকে একটি মাদুর বা খড়ের বেল দিয়ে ঢেকে রাখি।ক্লায়েন্টদের প্রয়োজনীয়তা অনুযায়ী প্যাকেজিংও করা যেতে পারে।

উৎপাদন প্রক্রিয়া

উপাদানের যাচাইকরণ → কাটিং → ছাঁচনির্মাণ বা বাঁকানো → উল্লম্ব ঢালাই → মাত্রা যাচাই → ফ্ল্যাঞ্জ ওয়েল্ডিং → হোল ড্রিলিং → ক্রমাঙ্কন → ডিবারিং প্রক্রিয়া → গ্যালভানাইজিং, পাউডার আবরণ বা পেইন্টিং → পুনঃক্যালিব্রেশন → থ্রেডিং → প্যাকেজিং

আমাদের সেবা

1. আমরা 24 কাজের ঘন্টার মধ্যে আপনার সমস্ত অনুসন্ধানের উত্তর দেব।

2. অভিজ্ঞ কর্মী সদস্যরা সাবলীল ইংরেজিতে আপনার সমস্ত প্রশ্নের উত্তর দেবেন।

3. কাস্টমাইজড ডিজাইন পাওয়া যায়.UEM এবং UBM স্বাগতম।

4. একচেটিয়া এবং অনন্য সমাধান আমাদের সু-প্রশিক্ষিত এবং পেশাদার প্রকৌশলী এবং কর্মীদের দ্বারা আমাদের গ্রাহকদের প্রদান করা যেতে পারে।

5. বিশেষ ডিসকাউন্ট এবং বিক্রয় সুরক্ষা আমাদের পরিবেশকদের প্রদান করা হয়.

6. অত্যন্ত বিশেষায়িত যন্ত্রপাতি সহ স্টেট অফ দ্য আর্ট ফ্যাক্টরি আপনাকে 20 বছরেরও বেশি অভিজ্ঞতা এবং দক্ষতার সাথে বিভিন্ন ধরণের স্টিলের খুঁটি উত্পাদন করার উপর দৃষ্টি নিবদ্ধ করে যাতে আপনি প্রতিযোগিতামূলক দামে বিশ্বাস করতে পারেন এমন মানসম্পন্ন পণ্য সরবরাহ করতে পারেন।
