161KV স্টিল নলাকার বৈদ্যুতিক মেরু বিদ্যুৎ সংক্রমণ লাইনের জন্য জালিত

                                   161kv মনোপোল গ্যালভানাইজড পাওয়ার ট্রান্সমিশন লাইন বৈদ্যুতিক ইস্পাত টিউবুলার টাওয়ার পোল

পণ্যের বর্ণনা

উপরের পণ্যগুলি হল 1161kv মনোপোল গ্যালভানাইজড পাওয়ার ট্রান্সমিশন লাইনের জন্য বৈদ্যুতিক ইস্পাত টিউবুলার টাওয়ার পোলKPONE পাওয়ার ইভাকুয়েশন প্রজেক্ট ঘানা

• মনোপোল ট্রান্সমিশন লাইনের জন্য বিশেষ প্রযুক্তিগত বৈশিষ্ট্য



  • মুখপাত্র



  বর্তমান কাগজটি প্রকল্পের জন্য সম্ভাব্য লাইন প্রাক-নকশা দেখায়, তবে প্রকল্পের জন্য লাইনের যেকোন চূড়ান্ত নকশা বিশেষ লাইন ডিজাইনার দ্বারা পরিচালিত হবে এবং GRIDCo দ্বারা সম্পূর্ণ এবং আনুষ্ঠানিকভাবে অনুমোদিত হবে।এই স্পেসিফিকেশনগুলি প্রদত্ত ট্রান্সমিশন লাইন স্পেসিফিকেশনের পরিপূরক এবং তাদের সাথে একত্রে পড়া উচিত।



  • সুযোগ



  এই প্রকল্পে দুটি ডাবল সার্কিট ট্রান্সমিশন লাইন (যথাক্রমে প্রায় 7 কিমি এবং 5 কিমি স্ব-সমর্থক ডাবল সার্কিট (ডিসি) মনোপোল ট্রান্সমিশন লাইন টাওয়ারে 1 x 604 মিমি 2 AAC HAWTHORN কন্ডাক্টর ব্যবহার করে মনোপোল টাওয়ারের সাথে দুটি অপটিক ফাইবার গ্রাউন্ড ওয়্যার (ওপিওপিজি) নির্মাণ করা জড়িত। ) ঢাল তার।



  দরদাতাদের স্ব-সমর্থনকারী ডাবল সার্কিট মনোপোলের জন্য বিকল্প স্পেসিফিকেশন/ড্রয়িং জমা দিতে উৎসাহিত করা হয় এবং বিকল্প হিসেবে মূল্যায়নের জন্য সে অনুযায়ী মূল্য দিতে হবে।



  গ) ইস্পাত মনোপোলের স্পেসিফিকেশন: 1. ডিজাইন শর্ত:



  লোডিং ট্রি দেখায়, প্রতিটি লোড কেসের জন্য, মনোপোলে প্রয়োগ করা উল্লম্ব, ট্রান্সভার্সাল এবং অনুদৈর্ঘ্য লোডগুলি প্রযুক্তিগত বৈশিষ্ট্যগুলিতে বর্ণিত হবে।

  উপাদান আংশিক নিরাপত্তা ফ্যাক্টর γM EN50341-1 অনুযায়ী ইস্পাত ফলন চাপ উপর ক্রস-বিভাগ গণনার জন্য প্রয়োগ করা হয়.

  খুঁটি বিশ্লেষণের মধ্যে ASCE রিপোর্ট N° 72 অনুযায়ী দ্বিতীয় ক্রম (বা P - Λ ) বিশ্লেষণ এবং স্থানীয় বাকলিংয়ের পরীক্ষা অন্তর্ভুক্ত থাকবে। গণনা নোট জারি করা হবে এবং অনুমোদনের জন্য GRIDCO-তে জমা দেওয়া হবে।

  খুঁটিগুলি ফ্যাক্টরযুক্ত লোডের (cf EN 50341 §7.4.5.1.3) অধীনে উচ্চতার 8% সমান বিচ্যুতির সীমাবদ্ধতার সাথে গণনা করা হয়।



  2. উপকরণ:

  সমস্ত উপকরণ নতুন এবং এই স্পেসিফিকেশনের মধ্যে উল্লেখ করা প্রাসঙ্গিক মান অনুযায়ী হতে হবে।



  উপকরণ তালিকা
  আইটেম	স্ট্যান্ডার্ড	সর্বনিম্ন ফলন স্ট্রেস Fy (Mpa)	ন্যূনতম টেনসিল স্ট্রেস ফু (Mpa)	পর্যবেক্ষণ t = বেধ
  খুঁটি খাদ এবং বেস প্লেট এবং অস্ত্র	EN 10.025 S355 J0 *	355 345 335 325	470-630 470-630 470-630 470-630	t = 16 16 < t = 40 40 < t = 63 63 < t = 80
  অ্যাঙ্কর বোল্ট	Cl 6-8 ISO 898	480	600



  (*) NF A 35.503 অনুসারে, ক্লাস 1 এর রাসায়নিক রচনার পণ্য বিশ্লেষণ:

  সি	=	0.030	%
  Si + 2.5 P	=	0.090	%



  শীট স্টিলের যান্ত্রিক বৈশিষ্ট্য এবং রাসায়নিক গঠন মিল টেস্ট সার্টিফিকেট দ্বারা নিশ্চিত করা হবে;এই শংসাপত্রগুলি EN 10204 / ISO 10474 এর § 3.1 .B মেনে চলবে৷

  3. উত্পাদন:



  খুঁটির অংশগুলি ইস্পাতের শীট থেকে তৈরি করা হয়, ট্র্যাপিজে কাটা হয়, তারপরে বারো-পার্শ্বযুক্ত নিয়মিত বহুভুজ আড়াআড়ি আকারের জন্য ঠান্ডা তৈরি হয়।

  গঠিত প্লেটটি যথেষ্ট বড় ব্যাসার্ধে বাঁকানো উচিত যাতে উপাদানটির ফাটল না হয়।



  3.1।ঢালাই

  প্রস্তুতকারক ওয়েল্ডিং অপারেশনে ব্যবহৃত সঠিক কৌশলগুলি নির্ধারণ এবং বিকাশের জন্য দায়ী থাকবে।



  সমস্ত ঢালাই ওয়েল্ডার, ওয়েল্ডিং অপারেটর এবং ট্যাকারদের দ্বারা সঞ্চালিত হবে যে ধরনের ঢালাই করা হবে তার জন্য যোগ্য৷যোগ্যতা EN1090 বা AWS D1 অনুযায়ী হতে হবে।1.



  সমস্ত ঢালাই শ্যাফ্ট থেকে বেস ফ্ল্যাঞ্জের জন্য EN1090 EXC2 এবং EN1090 EXC3 অনুসারে সম্পন্ন করা হবে, পদ্ধতির যোগ্যতা সহ।



  ঢালাই ঢাল মেটাল-আর্ক, গ্যাস শিল্ডেড ফ্লাক্স কোর, গ্যাস শিল্ড মেটাল-আর্ক বা নিমজ্জিত-চাপ প্রক্রিয়া দ্বারা সম্পন্ন করা হবে।



  3.1.1।অনুদৈর্ঘ্য ওয়েল্ডস

  অনুদৈর্ঘ্য ওয়েল্ডে ন্যূনতম ষাট (60%) শতাংশ অনুপ্রবেশ থাকবে মহিলা বিভাগের স্লিপ জয়েন্ট এলাকা ছাড়া যেখানে অনুপ্রবেশ 100% হবে।



  3.1.2।খাদ থেকে বেস প্লেট ওয়েল্ডস (যদি প্রাসঙ্গিক হয়)

  শ্যাফ্ট থেকে ফ্ল্যাঞ্জ প্লেট ওয়েল্ডগুলি বেস প্লেটের জন্য একশত শতাংশ (100%) অনুপ্রবেশ ওয়েল্ড হতে হবে যদি শ্যাফ্টের পুরুত্ব সমান বা 6 মিমি এর বেশি হয়।

  শ্যাফ্টের পুরুত্ব 6 মিমি-এর কম হলে, শ্যাফ্ট থেকে বেস প্লেট ওয়েল্ডগুলি ফিলেট ওয়েল্ড হবে।



  3.1.3।অন্যান্য সরঞ্জাম

  এই welds অঙ্কন অনুযায়ী সমস্ত বেধ জন্য ফিললেট welds হবে.


  3.2।সহনশীলতা

  • গড় বাইরের ব্যাস, স্লিপ জয়েন্ট লেভেলে পরিমাপ করা হয়: ±1 % সহ ±2 মিমি সর্বনিম্ন
  • ওভালাইজেশন: স্লিপ জয়েন্ট লেভেলে দুটি লম্ব ব্যাসের মধ্যে নেওয়া দুটি পরিমাপের জন্য মাত্রিক শতাংশ উল্লেখ করা হয়েছে: 3% এর কম [(Dmaxi-Dmini)/Dmaxi <3 %]
  • মেরু উপাদানের দৈর্ঘ্য: - 25 মিমি / +75 মিমি
  • সদস্যদের সোজাতা: 1 মিটার সদস্য দৈর্ঘ্যের 0.2% এর কম (2 মিমি প্রতি মিটার)
  • মোচড়: প্রতি 3 মিটার সদস্য দৈর্ঘ্য 1.5 ডিগ্রীর কম
  • গর্তের অবস্থান: আমাদের অনুমোদনের অঙ্কনে নির্দেশিত দৈর্ঘ্যের উপর ± 1%



  3.3 গ্যালভানাইজেশন



  বানোয়াট সম্পূর্ণরূপে সম্পন্ন হওয়ার পরে, ইস্পাত খুঁটিগুলি হট ডিপ গ্যালভানাইজড হবে।ডবল ডিপিং অনুমোদিত হবে না.



  বোল্ট, স্ক্রু, বাদাম ছাড়া সমস্ত উপকরণ NF EN ISO 1461 অনুযায়ী গ্যালভানাইজ করা হবে।



  সমস্ত ফাঁপা সদস্যের ভিতরে এবং বাইরে উভয় পৃষ্ঠতল galvanized করা হবে.বাদামগুলিকে গ্যালভানাইজ করার পর পুনরায় টেপ করা হবে এবং তারপর গ্রীস দ্বারা মরিচা থেকে যথাযথভাবে সুরক্ষিত রাখতে হবে।



  4. বর্ণনা:



  গ্যালভানাইজড স্টিলের খুঁটি, সমানভাবে টেপারড, 12 পার্শ্বযুক্ত নিয়মিত বহুভুজ ক্রস-সেকশন।একটি বিভাগের সর্বোচ্চ দৈর্ঘ্য 12 মিটার হতে হবে।



  লোড পয়েন্ট ব্যতীত প্রতিটি মুখ স্টিফেনার ছাড়াই সমতল হতে হবে।



  ইস্পাত খুঁটি টেলিস্কোপিং স্লিপ-যুক্ত সংযোগের জন্য ডিজাইন করা হয়েছে।

  খুঁটিগুলি সর্বনিম্ন সংখ্যক জয়েন্টগুলির সাথে ডিজাইন করা হয়েছে (প্রতি মেরুতে এক বা দুটি জয়েন্ট)।পোল জয়েন্ট টেলিস্কোপিং ধরনের হতে হবে, ঢালাই বা বোল্টিং নিযুক্ত করা যাবে না।



  স্লিপ জয়েন্টের দৈর্ঘ্য উপরের উপাদানটির প্রধান অভ্যন্তরীণ ব্যাসের 1.5 গুণের কম হবে না।

  খুঁটির উপরে একটি অপসারণযোগ্য ধাতব পোল ক্যাপ লাগানো হবে।

  মেরুটির বিপরীত দিকে একই স্তরে সংযুক্ত ক্রসআর্মগুলি মেরুটির কেন্দ্ররেখা সম্পর্কে প্রতিসম হতে হবে এবং এমন হতে হবে যাতে প্রতিটি ক্রসআর্ম স্বাধীনভাবে ইনস্টল করা যায়।

  ক্রসআর্মগুলি ভ্যাং, বোল্ট এবং বাদামের মাধ্যমে খুঁটির সাথে সংযুক্ত থাকতে হবে।ক্রস-আর্মগুলি সোজা হতে হবে এবং একটি সমানভাবে টেপারড 6 (আট) পার্শ্বযুক্ত নিয়মিত বহুভুজ ক্রস-সেকশন থাকবে

  সমস্ত খুঁটি মাটির স্তর থেকে আনুমানিক 50 সেন্টিমিটার উপরে একটি অবস্থানে একটি আর্থিং পয়েন্ট সরবরাহ করতে হবে।



  মেরুটির শীর্ষে প্রবেশাধিকার ধাপ বা মই এবং অ্যান্টি-ফলিং ডিভাইস দ্বারা সরবরাহ করা হয়।

  একটি শনাক্তকরণ ট্যাগ খুঁটিতে পেরেক দেওয়া হবে;এই ট্যাগ দেখায়:

  • প্রস্তুতকারকের নাম
  • পোলের ধরন এবং দৈর্ঘ্য
  • উৎপাদনের বছর
  • উল্লেখিত আদেশ

সমস্ত বিবরণ দেখানো অঙ্কন প্রস্তুতকারকের দ্বারা প্রস্তুত করা হবে এবং অনুমোদনের জন্য গ্রাহকের কাছে জমা দেওয়া হবে।

ড্রইংয়ের লিখিত অনুমোদনের আগে কারখানা চালু এবং উত্পাদন শুরু হবে না।

5. পরিদর্শন এবং পরীক্ষা:

5.1।মাত্রা চেক

মাত্রার প্রয়োজনীয়তা সম্পর্কে, সমস্ত বিভাগ এবং অংশগুলি এই প্রযুক্তিগত স্পেসিফিকেশনের প্রাসঙ্গিক ধারায় উল্লিখিত সহনশীলতা অনুসারে পরীক্ষা করা হবে।

5.2।welds চেক

সমস্ত welds চাক্ষুষরূপে চেক করা হবে.সন্দেহজনক এলাকায়, রঞ্জক অনুপ্রবেশ পরীক্ষা Acc বাহিত হবে.NF EN 1289 এর ক্লাস 2 বা চৌম্বকীয় কণা পরীক্ষা acc.NF EN 1291 এর ক্লাস 2 পর্যন্ত।

5.3।দস্তা বেধ পরীক্ষা

আবরণের বেধের প্রয়োজনীয়তার সাথে সম্মতি একটি চৌম্বকীয় বেধ গেজ এসিসি দিয়ে পরীক্ষা করা হবে।NF EN ISO 1461 থেকে

5.4।পরিদর্শন ফাইল

চাকরির সাথে সম্পর্কিত সমস্ত নথি ফাইল করা হবে এবং শিপিংয়ের আগে ফাইলটির চারটি কপি GRIDCo-এ ফরোয়ার্ড করা হবে।

এই ডকুমেন্টেশন অন্তত অন্তর্ভুক্ত করা উচিত:

• ইস্পাত প্লেট এবং শীট মিল পরীক্ষার সার্টিফিকেট
• উপাদান বনাম খুঁটির বিভাগগুলির সন্ধানযোগ্যতা ডেটা
• মাত্রিক চেক রিপোর্ট
• Welds চেক রিপোর্ট
• দস্তা এবং পেইন্টিং পুরুত্ব চেক রিপোর্ট

অতিরিক্ত তথ্য

• স্প্যানগুলি - মোনোপোল টাওয়ারগুলির জন্য স্বাভাবিক, বায়ু, ওজন, বিচ্যুতি কোণ/টার্মিনাল কোণগুলি প্রযুক্তিগত বৈশিষ্ট্যগুলিতে নির্দিষ্ট করা XX, YY এবং ZZ প্রকারগুলির মতোই হবে৷উপরন্তু, দরদাতাদের 90 এর বিচ্যুতি কোণ সহ একটি টার্মিনাল মনোপোল টাওয়ার অন্তর্ভুক্ত করতে হবে⁰টাইপ ZZ ডিজাইন প্যারামিটার ব্যবহার করে।
• XX, YY এবং ZZ জালি টাওয়ারগুলির জন্য প্রযুক্তিগত বৈশিষ্ট্যগুলি মনোপোলগুলির নকশার জন্য ব্যবহার করা হবে (স্যাগ এবং টেনশন, লোড গণনা)।
• মনোপোল টাওয়ারের জন্য পলিমারিক ইনসুলেটর ব্যবহার করা হবে।ইনসুলেটর স্ট্রিংগুলির দৈর্ঘ্য ক্লিয়ারেন্স এবং ক্রিপেজ প্রয়োজনীয়তা পূরণ করবে।ডাবল ইনসুলেটর স্ট্রিংগুলি সমস্ত টেনশন টাওয়ারে এবং রাস্তা/রেলওয়ে/নদী ক্রসিংয়ের জন্য ব্যবহার করা হবে।পলিমার ইনসুলেটর স্ট্রিংগুলি কন্ডাক্টর টেনশন এবং সাসপেনশন সেট, আরসিং হর্ন ইত্যাদির সাথে সম্পূর্ণ হবে
• মাটির ধরন প্রযুক্তিগত বৈশিষ্ট্যে জালি টাওয়ারের জন্য উল্লিখিত হিসাবে একই।
• ডিজাইনের জন্য 48 কোর OPGW এর বৈশিষ্ট্য ব্যবহার করা হবে।
• মনোপোল টাওয়ারগুলি আন্তর্জাতিক মান অনুযায়ী পরীক্ষা করা হবে।

প্যাকেজিং এবং শিপিং

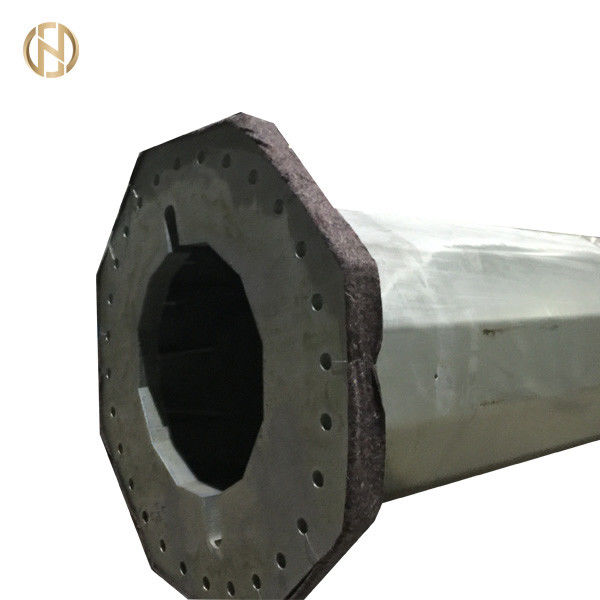

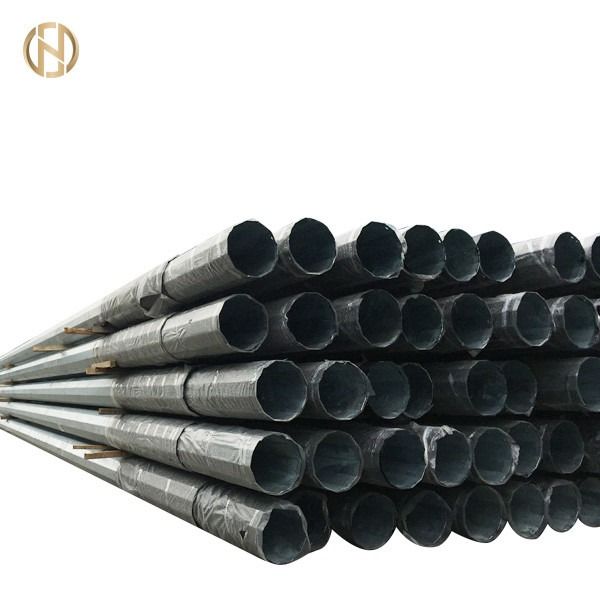

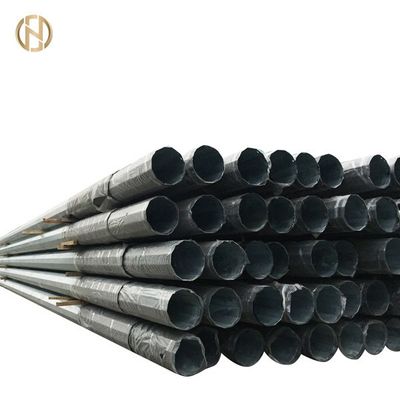

পরিবহণের সময় ঘটতে পারে এমন গ্যালভানাইজড পৃষ্ঠের ক্ষতি থেকে রক্ষা করার জন্য আমরা খুঁটির উপরের এবং নীচের অংশগুলিকে একটি মাদুর বা খড়ের বেল দিয়ে ঢেকে রাখি।ক্লায়েন্টদের প্রয়োজনীয়তা অনুযায়ী প্যাকেজিংও করা যেতে পারে।

উৎপাদন প্রক্রিয়া

উপাদানের যাচাইকরণ → কাটিং → ছাঁচনির্মাণ বা বাঁকানো → উল্লম্ব ঢালাই → মাত্রা যাচাই → ফ্ল্যাঞ্জ ওয়েল্ডিং → হোল ড্রিলিং → ক্রমাঙ্কন → ডিবারিং প্রক্রিয়া → গ্যালভানাইজিং, পাউডার আবরণ বা পেইন্টিং → পুনঃক্যালিব্রেশন → থ্রেডিং → প্যাকেজিং


FAQ


আমাদের সেবা

1. আমরা 24 কাজের ঘন্টার মধ্যে আপনার সমস্ত অনুসন্ধানের উত্তর দেব।
2. অভিজ্ঞ কর্মী সদস্যরা সাবলীল ইংরেজিতে আপনার সমস্ত প্রশ্নের উত্তর দেবেন।
3. কাস্টমাইজড ডিজাইন পাওয়া যায়.UEM এবং UBM স্বাগতম।
4. একচেটিয়া এবং অনন্য সমাধান আমাদের সু-প্রশিক্ষিত এবং পেশাদার প্রকৌশলী এবং কর্মীদের দ্বারা আমাদের গ্রাহকদের প্রদান করা যেতে পারে।
5. বিশেষ ডিসকাউন্ট এবং বিক্রয় সুরক্ষা আমাদের পরিবেশকদের প্রদান করা হয়.
6. অত্যন্ত বিশেষায়িত যন্ত্রপাতি সহ স্টেট অফ দ্য আর্ট ফ্যাক্টরি আপনাকে 20 বছরেরও বেশি অভিজ্ঞতা এবং দক্ষতার সাথে বিভিন্ন ধরণের স্টিলের খুঁটি উত্পাদন করার উপর দৃষ্টি নিবদ্ধ করে যাতে আপনি প্রতিযোগিতামূলক দামে বিশ্বাস করতে পারেন এমন মানসম্পন্ন পণ্য সরবরাহ করতে পারেন।

আমাদের কারখানায় স্বাগতম!
