110KV 138 কেভি এইচডিজি পাওয়ার ট্রান্সমিশন লাইনের জন্য গ্যালভানাইজড বৈদ্যুতিক পাওয়ার পোস্ট

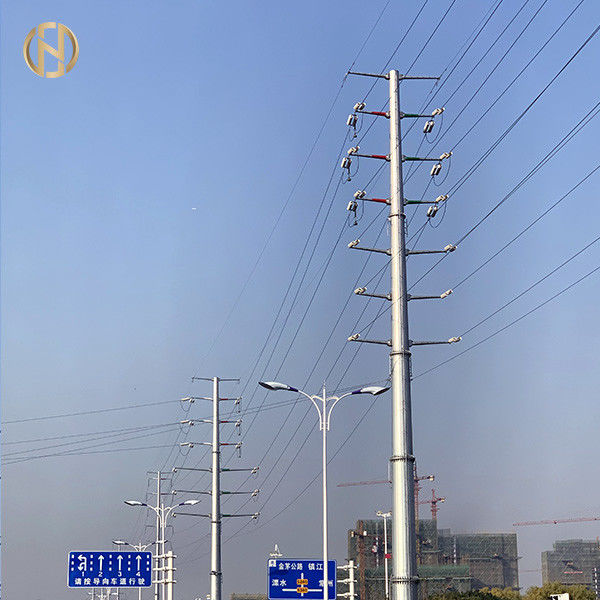

                             পাওয়ার ট্রান্সমিশন লাইনের জন্য 110KV 138KV HDG গ্যালভানাইজড ইলেকট্রিক পাওয়ার স্টিল পোল

পণ্যের বর্ণনা

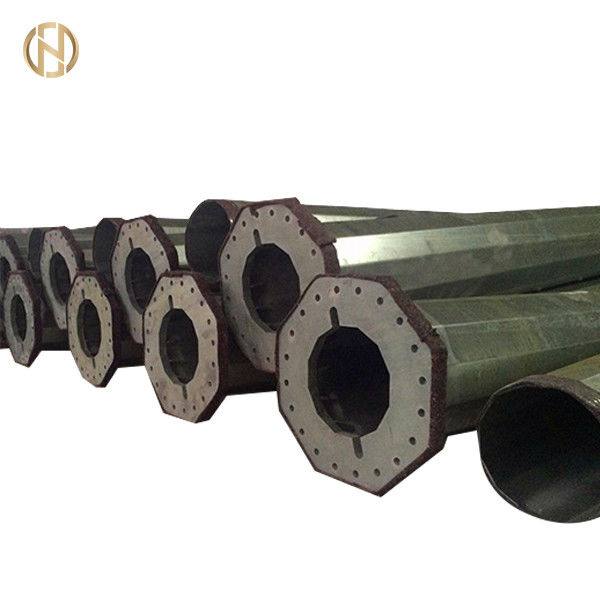

উপরের পণ্যগুলি হল 110kv 138kv ট্রান্সমিশন লাইন অক্টাগোনাল গ্যালভানাইজড স্টিল পাওয়ার পোল

• পণ্যগুলি কাঠামোগত মান অনুযায়ী ডিজাইন এবং তৈরি করা হয়
• শুধুমাত্র আমাদের কোম্পানি এই বৈশ্বিক উত্পাদন মানগুলি মেনে চলতে পারে যা আমাদের প্রতিযোগীদের উপর একটি প্রান্ত দেয়
• পণ্যগুলি ISO 1461/ASTM A123 মান অনুযায়ী হট ডিপ গ্যালভানাইজড
• মেরু খাদ উপাদান: ASTM GR65, GR50

PLS সফ্টওয়্যার অনুসারে ডিজাইন করতে, আমাদের নিম্নলিখিত ডিজাইনের পরামিতিগুলির প্রয়োজন হবে:

1. যে অঞ্চলে মেরুটি ব্যবহার করা হবে তার কার্যকরী বায়ুর গতি
2. অ্যান্টেনার লোড এবং মেরুটির উচ্চতা
3. মেরু নিজেই মোট উচ্চতা

পণ্য বিবরণী

ফিলিপাইনের বাজার NEA, Meralco-এর জন্য 110kv 138kv গ্যালভানাইজড স্টিলের খুঁটি

উপাদান

1.) বেসপ্লেট

ASTM A633 গ্রেড E

স্বাভাবিক উচ্চ শক্তি কম খাদ কাঠামোগত ইস্পাত প্লেট জন্য স্ট্যান্ডার্ড

সর্বনিম্ন YS 415

TS (550 - 690)

EL 18% সর্বনিম্ন

2.) অ্যাঙ্কর বোল্টস

ASTM A615 গ্রেড 75

কংক্রিট শক্তিবৃদ্ধি জন্য বিকৃত এবং প্লেইন কার্বন-ইস্পাত বার জন্য মান

YS 520 সর্বনিম্ন

TS 690 সর্বনিম্ন

EL 6% সর্বনিম্ন

3.) অ্যাঙ্কর বোল্ট বাদাম

ASTM A563 গ্রেড সি
কার্বন এবং খাদ ইস্পাত বাদামের জন্য স্ট্যান্ডার্ড
প্রুফ লোড = 993 N/mm2 সর্বনিম্ন
কঠোরতা: ব্রিনেল (143 - 352) / রকওয়েল (B78 - C38)

4.) গ্রাউন্ডিং বাদাম

ASTM A276 টাইপ 304

Austenitic স্টেইনলেস স্টীল ফাস্টেনার জন্য স্ট্যান্ডার্ড

সর্বনিম্ন YS 207

TS 518 সর্বনিম্ন

EL 20% সর্বনিম্ন

5.) ঢালাই উপাদান

AWS D1.1 E70XX

সর্বনিম্ন YS 400
TS 480 সর্বনিম্ন

স্পেসিফিকেশন নিম্নলিখিত মান উল্লেখ

প্যাকেজিং এবং শিপিং

পরিবহণের সময় ঘটতে পারে এমন গ্যালভানাইজড পৃষ্ঠের ক্ষতি থেকে রক্ষা করার জন্য আমরা খুঁটির উপরের এবং নীচের অংশগুলিকে একটি মাদুর বা খড়ের বেল দিয়ে ঢেকে রাখি।ক্লায়েন্টদের প্রয়োজনীয়তা অনুযায়ী প্যাকেজিংও করা যেতে পারে।

টেস্ট

টাইপ টেস্ট (যোগ্যতা সংক্রান্ত প্রবন্ধ)

• খুঁটির কর্মক্ষমতা পরীক্ষা সরবরাহকারী বহন করবে।
• EDCL-এর প্রয়োজন যে প্রথম ডেলিভারির আগে EDCL-এর একজন প্রতিনিধির উপস্থিতিতে নিম্নলিখিত কর্মক্ষমতা পরীক্ষাগুলি অবশ্যই করা উচিত৷

খুঁটির পরীক্ষা (ভিজ্যুয়াল এবং ডাইমেনশনাল মনিটরিং)

• মাত্রিক বৈশিষ্ট্য: উচ্চতা, উপরের প্রান্তে মাত্রা এবং বেস, মেরু সরলতা।
• সমাপ্ত দিক পরিদর্শন:
• ভালভাবে সমাপ্ত ঢালাই: সোল্ডারিং তারের ফোস্কা ভরাট এবং কাটা ("কোলমেটেজ এবং বাউচার") অনুপস্থিতি।
• ভালভাবে সমাপ্ত গ্যালভানাইজেশন: অতিরিক্ত পুরুত্ব, সূঁচ, প্রবাহের অবশেষ, যোগদান এবং কালো দাগের অনুপস্থিতি।
• চিহ্ন এবং ইঙ্গিত.
• শীর্ষে এবং মেরুটির গোড়ায় যান্ত্রিক সুরক্ষার উপস্থিতি।
• আর্থিং টার্মিনালের উপস্থিতি

আবরণ মান নিয়ন্ত্রণ:

ISO 1461 মান বা সমতুল্য: গ্যালভানাইজেশন আবরণের পুরুত্ব নিয়ন্ত্রণ এবং জিঙ্কের গুণমান নিয়ন্ত্রণ (গ্যালভানাইজেশনের স্নান)।

খুঁটিতে পরীক্ষা (যান্ত্রিক পরীক্ষা)

অ-ধ্বংসাত্মক নমন পরীক্ষা (স্থিতিস্থাপক সীমা পরীক্ষা করা), এটি এমবেডেড পোলের শীর্ষে প্রয়োগ করা একটি স্ট্রেন F এর সাপেক্ষে পোলের প্রতিরোধের পরীক্ষা;F = (নামমাত্র প্রসার্য টান x নিরাপত্তা ফ্যাক্টর) + কাল্পনিক

বাতাসের চাপ.

পরীক্ষার পদ্ধতি:

পদ্ধতিটি ধীরে ধীরে এবং নিয়মিতভাবে 0 থেকে F থেকে মেরুতে প্রযোজ্য লোড বৃদ্ধি করে এবং এর মধ্যে নিম্নোক্ত লোডগুলির সাথে সামঞ্জস্যপূর্ণ স্যাগ (মেরুটির বাঁক) এর বৈচিত্র লক্ষ্য করে: 25% F, 50% F, 75% F, 80 % F, 90% F এবং 100% F।

লোড F এর অধীনে 1 mn স্থায়ী হওয়ার পরে, নো-লোড (শূন্য লোড) না হওয়া পর্যন্ত পোলটি ধীরে ধীরে এবং নিয়মিতভাবে নিষ্কাশন করা হয়।অবশিষ্ট স্যাগ নিচে উল্লেখ করা হবে.পরীক্ষাটি সন্তোষজনক হয় যদি অবশিষ্ট স্যাগ 100% F লোডের সাথে সঙ্গতিপূর্ণ স্যাগের 2% অতিক্রম না করে এবং মেরুতে কোনও বিশৃঙ্খলা বা বিকৃতি দেখা না যায়।

ব্রেকিং টেস্ট

মেরুতে লোড প্রয়োগ করা হয় যা ইতিমধ্যেই নির্দিষ্ট অবস্থার অধীনে বিচ্যুতি পরীক্ষার সাপেক্ষে, তবে লোডগুলির অগ্রগতি ক্রমাগত বাহিত হয় এবং পোল ভাঙা না হওয়া পর্যন্ত বিরতিহীন।

মেরু ভাঙ্গার দিকে পরিচালিত লোডের মান উল্লেখ করা হবে।ব্রেকিং স্ট্রেস অবশ্যই F এর সমান বা বেশি হতে হবে।

ইস্পাত মান নিয়ন্ত্রণ

অর্ডারকৃত খুঁটি তৈরির উদ্দেশ্যে ইস্পাতের গুণমান সম্পর্কিত একটি প্রতিবেদন এবং EN 10025 মান বা সমতুল্য ইস্পাত মান নিয়ন্ত্রণ অনুযায়ী EDCL-কে প্রদান করতে হবে।

গ্রহণযোগ্যতা পরীক্ষা

গ্রহণযোগ্যতা পরীক্ষা কারখানায় করা হবে এবং সরবরাহকারী বহন করবে।বর্তমান অংশগুলির দ্বারা স্বাক্ষরিত বিবৃতি দ্বারা পরীক্ষাগুলি অনুমোদিত হবে৷EDCL এই পরীক্ষাগুলিতে প্রতিনিধিত্ব করার অধিকার সংরক্ষণ করে৷

স্যাম্পলিং আন্তর্জাতিক মানের শর্তাবলী অনুসারে এবং নিম্নলিখিত ভিত্তিতে করা হবে:

• নিয়ন্ত্রণের স্তর: S2
• সাধারণ সরল নিয়ন্ত্রণ: এটা অনুমিত হয় যে হ্রাস করা বা চাঙ্গা নিয়ন্ত্রণে চলে যাওয়া উপরে উল্লিখিত মানের শর্তাবলী অনুসারে করা হবে।
• মানের গ্রহণযোগ্য স্তর (ALQ): 2.5।স্বাভাবিক নিয়ন্ত্রণ থেকে হ্রাস বা চাঙ্গা নিয়ন্ত্রণে স্থানান্তর আন্তর্জাতিক মান অনুযায়ী করা হবে।

গ্রহণযোগ্যতা পরীক্ষায় নিম্নলিখিত পরীক্ষাগুলি অন্তর্ভুক্ত থাকতে হবে:

ক.খুঁটির চাক্ষুষ এবং মাত্রিক পর্যবেক্ষণ;চাক্ষুষ দিক পরিদর্শন সমাপ্ত

• ভাল সমাপ্ত ঢালাই: ফোস্কা অনুপস্থিতি, ভরাট এবং সোল্ডারিং তারের কাটা।
• ভালভাবে সমাপ্ত গ্যালভানাইজেশন: অতিরিক্ত পুরুত্ব, সূঁচ, অবশেষ প্রবাহ, যোগদান এবং কালো দাগের অনুপস্থিতি।

B. মাত্রা পরিদর্শন

• মাত্রিক বৈশিষ্ট্য: উচ্চতা, উপরের প্রান্তে মাত্রা এবং ভিত্তি।
• শীর্ষে এবং মেরুটির গোড়ায় যান্ত্রিক সুরক্ষার উপস্থিতি।
• গ্যালভানাইজেশন আবরণ পুরুত্ব নিয়ন্ত্রণ.আন্তর্জাতিক মান অনুযায়ী।

উৎপাদন প্রক্রিয়া

উপাদানের যাচাইকরণ → কাটিং → ছাঁচনির্মাণ বা বাঁকানো → উল্লম্ব ঢালাই → মাত্রা যাচাই → ফ্ল্যাঞ্জ ওয়েল্ডিং → হোল ড্রিলিং → ক্রমাঙ্কন → ডিবারিং প্রক্রিয়া → গ্যালভানাইজিং, পাউডার আবরণ বা পেইন্টিং → পুনঃক্যালিব্রেশন → থ্রেডিং → প্যাকেজিং
