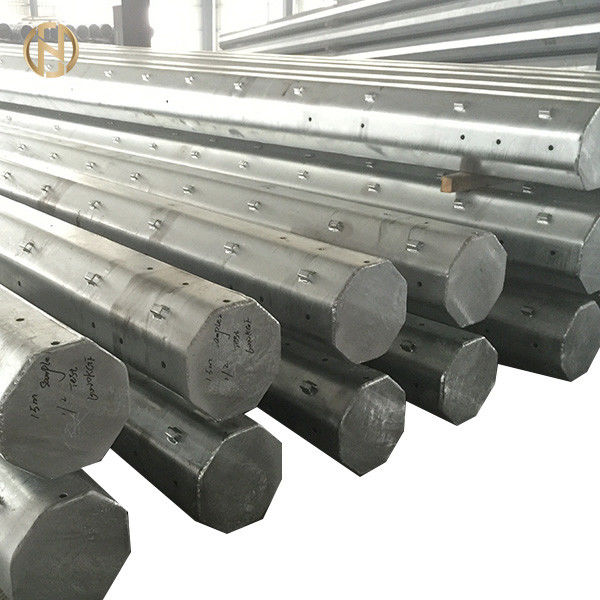

অষ্টভুজাকার গ্যালভানাইজড পাওয়ার মেরু ইস্পাত ট্রান্সমিশন মেরু 70FT 75FT 90FT

                            অষ্টভুজাকার গ্যালভানাইজড পাওয়ার পোল স্টিল ট্রান্সমিশন পোল 70FT 75FT 90FT



পণ্যের বর্ণনা

---

উপরের পণ্যগুলি হল 70FT 75FT 90FT ট্রান্সমিশন লাইন অক্টাগোনাল গ্যালভানাইজড স্টিল পাওয়ার পোল

• পণ্যগুলি কাঠামোগত মান অনুযায়ী ডিজাইন এবং তৈরি করা হয়
• শুধুমাত্র আমাদের কোম্পানি এই বৈশ্বিক উত্পাদন মানগুলি মেনে চলতে পারে যা আমাদের প্রতিযোগীদের উপর একটি প্রান্ত দেয়
• পণ্যগুলি ISO 1461/ASTM A123 মান অনুযায়ী হট ডিপ গ্যালভানাইজড
• মেরু খাদ উপাদান: ASTM GR65, GR50,

PLS সফ্টওয়্যার অনুসারে ডিজাইন করতে, আমাদের নিম্নলিখিত ডিজাইনের পরামিতিগুলির প্রয়োজন হবে:

---

1. যে অঞ্চলে মেরুটি ব্যবহার করা হবে তার কার্যকরী বায়ুর গতি
2. অ্যান্টেনার লোড এবং মেরুটির উচ্চতা
3. মেরু নিজেই মোট উচ্চতা

পণ্য বিবরণী

ফিলিপাইনের বাজার NEA, Meralco, 69kv এর জন্য 70FT 75FT 90FT গ্যালভানাইজড স্টিলের খুঁটি

স্পেসিফিকেশন নিম্নলিখিত মান উল্লেখ করে



ASCE/SEI 48:	ইস্পাত ট্রান্সমিশন মেরু কাঠামোর নকশা
BS EN ISO 1461:	লোহা এবং ইস্পাত সামগ্রী তৈরিতে গরম ডিপ গ্যালভানাইজড আবরণ।স্পেসিফিকেশন এবং পরীক্ষার পদ্ধতি।
ASTM A123 :	লোহা এবং ইস্পাত পণ্যগুলিতে জিঙ্ক (গরম গ্যালভানাইজড) আবরণের জন্য স্ট্যান্ডার্ড স্পেসিফিকেশন
ASTM A 153/A153M :	লোহা এবং ইস্পাত হার্ডওয়্যারে দস্তা (গরম গ্যালভানাইজড) আবরণের জন্য স্ট্যান্ডার্ড স্পেসিফিকেশন



নকশা

টাইপ	70FT 75FT 90FT ট্রানজিমিশন লাইন অষ্টভুজাকার গ্যালভানাইজড স্টিল পাওয়ার পোল
উপযুক্ত ব্যবহার	পাওয়ার ডিস্ট্রিবিউশন
আকৃতি (ক্রস বিভাগ)	নলাকার, অষ্টভুজাকার, 12 পাশে
পাওয়ার গ্রেড	66kv, 69kv
সেকশনের নম্বর	এক/দুই/তিন বিভাগ
দৈর্ঘ্য (মি)	70FT 75FT 90FT
ফাউন্ডেশন	সরাসরি সমাধি- দৈর্ঘ্যের 1/6
কাজের লোড	1250 কেজিএফ
অবিচ্ছিন্ন লোড	1500 কেজিএফ
নিরাপত্তা ফ্যাক্টর	1.25 নিরাপত্তা ফ্যাক্টর
উপাদান	ASTM 572 GR50 বা সমান, ASTM 572 GR65 বা সমান।
ন্যূনতম ফলন শক্তি	450mpa
ন্যূনতম আল্টিমেট টেনসাইল	550mpa
সর্বোচ্চ আল্টিমেট টেনসাইল স্ট্রেন্থ
EL %	>=16%
উপরের ব্যাস(মিমি)	300
নীচের ব্যাস(মিমি)	850
ন্যূনতম বেধ (মিমি)	>=6 মিমি,
মাত্রা সহনশীলতা	+- 1%
খোদাই করা	গ্রাহকদের প্রয়োজনীয়তা অনুযায়ী রিভেট বা আঠালো, খোদাই, এমবসমেন্টের মাধ্যমে নাম প্লেট
সারফেস ট্রিটমেন্ট	ASTM A123 মান অনুযায়ী হট ডিপ গ্যালভানাইজেশন
খুঁটির জয়েন্ট	ইনসার্ট মোড, ইনার ফ্ল্যাঞ্জ মোড, ফেস টু ফেস জয়েন্ট মোড।
লোড হচ্ছে শর্ত
সর্বাধিক লাইন বিচ্যুতি	0-2 ডিগ্রি
ডিজাইনের বাতাসের গতি (অতিরিক্ত বাতাস)	72M/S, 270KMH
বৃত্তাকার আকৃতি ফ্যাক্টর
সর্বোচ্চ বিচ্যুতি (অত্যন্ত বায়ু)	সামগ্রিক মেরু দৈর্ঘ্যের 10%
ঢালাই	অভ্যন্তরীণ এবং বাহ্যিক ডবল ঢালাই প্রক্রিয়া একটি বিজোড় পৃষ্ঠ উত্পাদন করে ওয়েল্ডিং স্ট্যান্ডার্ড: AWS (আমেরিকান ওয়েল্ডিং সোসাইটি) D 1.1



প্যাকেজিং এবং শিপিং

---



পরিবহণের সময় ঘটতে পারে এমন গ্যালভানাইজড পৃষ্ঠের ক্ষতি থেকে রক্ষা করার জন্য আমরা খুঁটির উপরের এবং নীচের অংশগুলিকে একটি মাদুর বা খড়ের বেল দিয়ে ঢেকে রাখি।ক্লায়েন্টদের প্রয়োজনীয়তা অনুযায়ী প্যাকেজিংও করা যেতে পারে।



লোডিং পরীক্ষা

• খুঁটির কর্মক্ষমতা পরীক্ষা সরবরাহকারী বহন করবে।
• EDCL-এর প্রয়োজন যে প্রথম ডেলিভারির আগে EDCL-এর একজন প্রতিনিধির উপস্থিতিতে নিম্নলিখিত কর্মক্ষমতা পরীক্ষাগুলি অবশ্যই করা উচিত৷

খুঁটির পরীক্ষা (ভিজ্যুয়াল এবং ডাইমেনশনাল মনিটরিং)

• মাত্রিক বৈশিষ্ট্য: উচ্চতা, উপরের প্রান্তে মাত্রা এবং বেস, মেরু সরলতা।
• সমাপ্ত দিক পরিদর্শন:
• ভালভাবে সমাপ্ত ঢালাই: সোল্ডারিং তারের ফোস্কা ভরাট এবং কাটা ("কোলমেটেজ এবং বাউচার") অনুপস্থিতি।
• ভালভাবে সমাপ্ত গ্যালভানাইজেশন: অতিরিক্ত পুরুত্ব, সূঁচ, প্রবাহের অবশেষ, যোগদান এবং কালো দাগের অনুপস্থিতি।
• চিহ্ন এবং ইঙ্গিত.
• শীর্ষে এবং মেরুটির গোড়ায় যান্ত্রিক সুরক্ষার উপস্থিতি।
• আর্থিং টার্মিনালের উপস্থিতি

আবরণ মান নিয়ন্ত্রণ:

ISO 1461 মান বা সমতুল্য: গ্যালভানাইজেশন আবরণের পুরুত্ব নিয়ন্ত্রণ এবং জিঙ্কের গুণমান নিয়ন্ত্রণ (গ্যালভানাইজেশনের স্নান)।



খুঁটিতে পরীক্ষা (যান্ত্রিক পরীক্ষা)

অ-ধ্বংসাত্মক নমন পরীক্ষা (স্থিতিস্থাপক সীমা পরীক্ষা করা), এটি এমবেডেড পোলের শীর্ষে প্রয়োগ করা একটি স্ট্রেন F এর সাপেক্ষে পোলের প্রতিরোধের পরীক্ষা;F = (নামমাত্র প্রসার্য টান x নিরাপত্তা ফ্যাক্টর) + কাল্পনিক



বাতাসের চাপ.

পরীক্ষার পদ্ধতি:

পদ্ধতিটি ধীরে ধীরে এবং নিয়মিতভাবে 0 থেকে F থেকে মেরুতে প্রযোজ্য লোড বৃদ্ধি করে এবং এর মধ্যে নিম্নোক্ত লোডগুলির সাথে সামঞ্জস্যপূর্ণ স্যাগ (মেরুটির বাঁক) এর বৈচিত্র লক্ষ্য করে: 25% F, 50% F, 75% F, 80 % F, 90% F এবং 100% F।

লোড F এর অধীনে 1 mn স্থায়ী হওয়ার পরে, নো-লোড (শূন্য লোড) না হওয়া পর্যন্ত পোলটি ধীরে ধীরে এবং নিয়মিতভাবে নিষ্কাশন করা হয়।অবশিষ্ট স্যাগ নিচে উল্লেখ করা হবে.পরীক্ষাটি সন্তোষজনক হয় যদি অবশিষ্ট স্যাগ 100% F লোডের সাথে সঙ্গতিপূর্ণ স্যাগের 2% অতিক্রম না করে এবং মেরুতে কোনও বিশৃঙ্খলা বা বিকৃতি দেখা না যায়।



ব্রেকিং টেস্ট

মেরুতে লোড প্রয়োগ করা হয় যা ইতিমধ্যেই নির্দিষ্ট অবস্থার অধীনে বিচ্যুতি পরীক্ষার সাপেক্ষে, তবে লোডগুলির অগ্রগতি ক্রমাগত বাহিত হয় এবং পোল ভাঙা না হওয়া পর্যন্ত বিরতিহীন।

মেরু ভাঙ্গার দিকে পরিচালিত লোডের মান উল্লেখ করা হবে।ব্রেকিং স্ট্রেস অবশ্যই F এর সমান বা বেশি হতে হবে



ইস্পাত মান নিয়ন্ত্রণ

অর্ডারকৃত খুঁটি তৈরির উদ্দেশ্যে ইস্পাতের গুণমান সম্পর্কিত একটি প্রতিবেদন এবং EN 10025 মান বা সমতুল্য ইস্পাত মান নিয়ন্ত্রণ অনুযায়ী EDCL-কে প্রদান করতে হবে।



গ্রহণযোগ্যতা পরীক্ষা

গ্রহণযোগ্যতা পরীক্ষা কারখানায় করা হবে এবং সরবরাহকারী বহন করবে।বর্তমান অংশগুলির দ্বারা স্বাক্ষরিত বিবৃতি দ্বারা পরীক্ষাগুলি অনুমোদিত হবে৷EDCL এই পরীক্ষাগুলিতে প্রতিনিধিত্ব করার অধিকার সংরক্ষণ করে৷

স্যাম্পলিং আন্তর্জাতিক মানের শর্তাবলী অনুসারে এবং নিম্নলিখিত ভিত্তিতে করা হবে:

• নিয়ন্ত্রণ স্তর: S2
• সাধারণ সরল নিয়ন্ত্রণ: এটা অনুমিত হয় যে হ্রাস করা বা চাঙ্গা নিয়ন্ত্রণে চলে যাওয়া উপরে উল্লিখিত মানের শর্তাবলী অনুসারে করা হবে।
• মানের গ্রহণযোগ্য স্তর (ALQ): 2.5।স্বাভাবিক নিয়ন্ত্রণ থেকে হ্রাস বা চাঙ্গা নিয়ন্ত্রণে স্থানান্তর আন্তর্জাতিক মান অনুযায়ী করা হবে

গ্রহণযোগ্যতা পরীক্ষায় নিম্নলিখিত পরীক্ষাগুলি অন্তর্ভুক্ত থাকতে হবে:

ক.খুঁটির চাক্ষুষ এবং মাত্রিক পর্যবেক্ষণ;চাক্ষুষ দিক পরিদর্শন সমাপ্ত

• ভাল সমাপ্ত ঢালাই: ফোস্কা অনুপস্থিতি, ভরাট এবং সোল্ডারিং তারের কাটা।
• ভালভাবে সমাপ্ত গ্যালভানাইজেশন: অতিরিক্ত পুরুত্ব, সূঁচ, অবশেষ প্রবাহ, যোগদান এবং কালো দাগের অনুপস্থিতি।

B. মাত্রিক পরিদর্শন

• মাত্রিক বৈশিষ্ট্য: উচ্চতা, উপরের প্রান্তে মাত্রা এবং ভিত্তি।
• শীর্ষে এবং মেরুটির গোড়ায় যান্ত্রিক সুরক্ষার উপস্থিতি।
• গ্যালভানাইজেশন আবরণ পুরুত্ব নিয়ন্ত্রণ.আন্তর্জাতিক মান অনুযায়ী।

উৎপাদন প্রক্রিয়া

---

উপাদানের যাচাইকরণ → কাটিং → ছাঁচনির্মাণ বা বাঁকানো → উল্লম্ব ঢালাই → মাত্রা যাচাই → ফ্ল্যাঞ্জ ওয়েল্ডিং → হোল ড্রিলিং → ক্রমাঙ্কন → ডিবারিং প্রক্রিয়া → গ্যালভানাইজিং, পাউডার আবরণ বা পেইন্টিং → পুনঃক্যালিব্রেশন → থ্রেডিং → প্যাকেজিং



FAQ

---

প্রশ্ন ১.আমি কিভাবে প্রয়োজনীয় পোলের দাম পেতে পারি?

A: 1. অনুগ্রহ করে সঠিক মাত্রা যেমন উচ্চতা, মেরু খাদ উপাদানের ধরন এবং বেধ, উপরে এবং নীচের ব্যাস প্রদান করুন।তারপরে আমরা আপনার স্পেসিফিকেশনের উপর ভিত্তি করে আপনাকে একটি সঠিক উদ্ধৃতি দিতে পারি। 2. আপনি আমাদের একটি বিস্তারিত এবং সমাবেশ অঙ্কন পাঠাতে পারেন;তারপর আমরা আপনাকে অঙ্কনের উপর ভিত্তি করে একটি সঠিক উদ্ধৃতি প্রদান করতে পারি।

প্রশ্ন ২.আমি একজন ছোট পাইকার;আপনি একটি ছোট আদেশ গ্রহণ করেন?

উত্তর: আপনি যদি একজন ছোট পাইকার হন তবে এটি কোন সমস্যা নয়;আমরা বিভিন্ন পরিমাণের অর্ডার গ্রহণ করি।

Q3.আমি একজন ডিজাইনার;আপনি কি আমাকে নমুনা তৈরি করতে সাহায্য করতে পারেন যা আমরা ডিজাইন করেছি?

উত্তর: আমাদের লক্ষ্য হল আমাদের গ্রাহকদের সফল হতে সাহায্য করা।আপনার যে কোনো সমস্যা সমাধানে সাহায্য করতে পেরে আমরা খুশি।

প্রশ্ন 4: আমরা আমাদের এলাকার জন্য আপনার এজেন্ট হতে চাই।আমি কিভাবে এর জন্য আবেদন করব?

উত্তর: অনুগ্রহ করে আপনার প্রস্তাব এবং আপনার কোম্পানির প্রোফাইল পাঠান।

প্রশ্ন5.আপনার কোম্পানি সম্পর্কে বলুন?

আমরা 2000 সাল থেকে বিদ্যুতের খুঁটি, রাস্তার আলোর খুঁটি, টেলিযোগাযোগ খুঁটি এবং অন্যান্য ইস্পাত ভিত্তিক পণ্য সহ সমস্ত ধরণের ইস্পাত খুঁটির প্রস্তুতকারক এবং রপ্তানিকারক। আমাদের পণ্যগুলি বিশ্বের অনেক অঞ্চলে রপ্তানি করা হয়েছে।

প্রশ্ন ৬.ব্র্যান্ডেড কোম্পানির জন্য আপনার কিছু বিশেষ নীতি আছে?

উত্তর: হ্যাঁ, আমাদের নিজস্ব ব্র্যান্ড আছে কিন্তু আমাদের ভিআইপি গ্রাহকদের তালিকায় রয়েছে এমন কোম্পানির জন্য আমাদের কিছু বিশেষ সমর্থন রয়েছে।দয়া করে আমাদের আপনার বিক্রয় ডেটার একটি অনুলিপি পাঠান যাতে আমরা আপনার বাজারে আপনার পণ্যগুলির জন্য আপনাকে সমর্থন করার জন্য সর্বোত্তম পদক্ষেপ বিশ্লেষণ করতে পারি।

প্রশ্ন ৭.আপনি কি ডোর টু ডোর সার্ভিস প্রদান করেন?কারণ আমি জানি না কিভাবে কাস্টমস ক্লিয়ারেন্স মোকাবেলা করতে হয়।

উত্তর: আমরা আপনাকে শিপিংয়ের সময় এবং খরচ কমাতে সাহায্য করার জন্য ডোর টু ডোর পরিষেবা সরবরাহ করি।এর কারণ হল শিপিং কোম্পানিগুলির সাথে আমাদের অতিরিক্ত ডিসকাউন্ট রয়েছে কারণ আমরা অতীতে অনেক শিপমেন্ট করেছি।এর ফলে আপনার অনেক সময় এবং অর্থ সাশ্রয় হবে।
