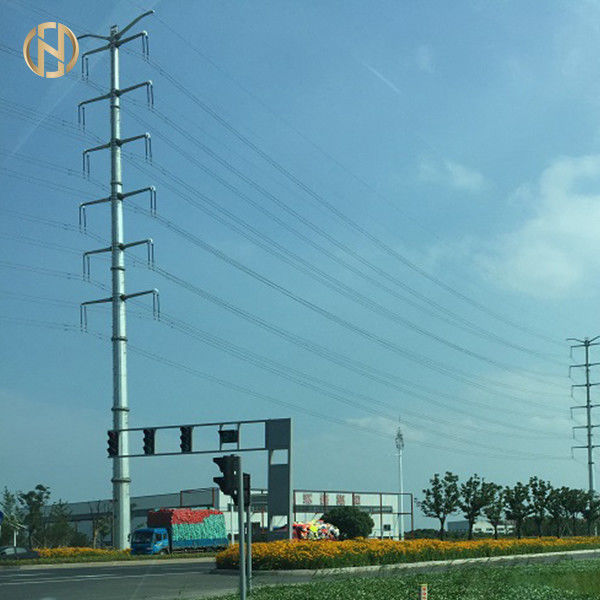

220KV টিউবুলার স্টিল মেরু ইস্পাত ট্রান্সমিশন মেরু 230 কেভি এন স্টারড্যান্ড

                                               ট্রান্সমিশন লাইনের জন্য 220KV টিউবুলার স্টিল পোল, 230kv বৈদ্যুতিক খুঁটি, EN স্টারড্যান্ড

পণ্যের বর্ণনা

উপরের পণ্যগুলি হল ট্রান্সমিশন লাইনের জন্য 220KV টিউবুলার স্টিল পোল, 230kv বৈদ্যুতিক খুঁটি, EN স্টারডান্ড।
PLS সফ্টওয়্যার অনুসারে ডিজাইন করতে, আমাদের নিম্নলিখিত ডিজাইনের পরামিতিগুলির প্রয়োজন হবে:

1. যে অঞ্চলে মেরুটি ব্যবহার করা হবে তার কার্যকরী বায়ুর গতি
2. অ্যান্টেনার লোড এবং মেরুটির উচ্চতা
3. মেরু নিজেই মোট উচ্চতা

পণ্য বিবরণী

3.2।সহনশীলতা

• গড় বাইরের ব্যাস, স্লিপ জয়েন্ট স্তরে পরিমাপ করা হয়: ±1 % সহ ±2 মিমি সর্বনিম্ন
• ওভালাইজেশন: স্লিপ জয়েন্ট লেভেলে দুটি লম্ব ব্যাসের মধ্যে নেওয়া দুটি পরিমাপের জন্য মাত্রিক শতাংশ উল্লেখ করা হয়েছে: 3% এর কম [(Dmaxi-Dmini)/Dmaxi <3 %]
• মেরু উপাদানের দৈর্ঘ্য: - 25 মিমি / +75 মিমি
• সদস্যদের সরলতা: 1 মিটার সদস্য দৈর্ঘ্যের 0.2% এর কম (2 মিমি প্রতি মিটার)
• মোচড়: প্রতি 3 মিটার সদস্য দৈর্ঘ্য 1.5 ডিগ্রী কম
• গর্তের অবস্থান: আমাদের অনুমোদনের অঙ্কনে নির্দেশিত দৈর্ঘ্যের উপর ± 1%

3.3 গ্যালভানাইজেশন

বানোয়াট সম্পূর্ণভাবে সম্পন্ন হওয়ার পরে, ইস্পাত খুঁটিগুলি হট ডিপ গ্যালভানাইজড হবে।ডাবল ডিপিং অনুমোদিত হবে না.

বোল্ট, স্ক্রু, বাদাম ছাড়া সমস্ত উপকরণ NF EN ISO 1461 অনুযায়ী গ্যালভানাইজ করা হবে।

সমস্ত ফাঁপা সদস্যদের ভিতরে এবং বাইরের উভয় পৃষ্ঠায় গ্যালভানাইজ করা হবে।বাদামগুলিকে গ্যালভানাইজ করার পর পুনরায় ব্যবহার করতে হবে এবং তারপর গ্রীস দ্বারা মরিচা থেকে যথাযথভাবে সুরক্ষিত রাখতে হবে।

4. বর্ণনা:

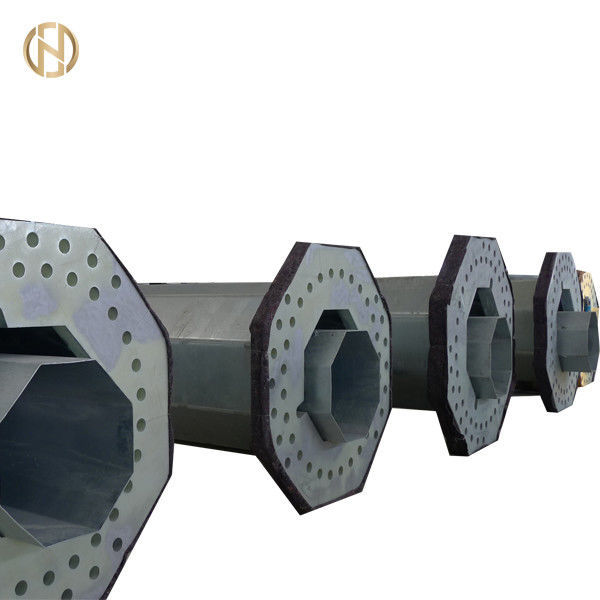

গ্যালভানাইজড ইস্পাত খুঁটি, সমানভাবে টেপারড, 12 পার্শ্বযুক্ত নিয়মিত বহুভুজ ক্রস-সেকশন।একটি বিভাগের সর্বোচ্চ দৈর্ঘ্য 12 মিটার হতে হবে।

লোড পয়েন্ট ব্যতীত প্রতিটি মুখ স্টিফেনার ছাড়াই সমতল হতে হবে।

ইস্পাত খুঁটি টেলিস্কোপিং স্লিপ-যুক্ত সংযোগের জন্য ডিজাইন করা হয়েছে।

খুঁটিগুলি সর্বনিম্ন সংখ্যক জয়েন্টগুলির সাথে ডিজাইন করা হয়েছে (প্রতি মেরুতে এক বা দুটি জয়েন্ট)।পোল জয়েন্ট টেলিস্কোপিং টাইপের হতে হবে, ওয়েল্ডিং বা বোল্টিং ব্যবহার করা যাবে না।

স্লিপ জয়েন্টের দৈর্ঘ্য উপরের উপাদানের প্রধান অভ্যন্তরীণ ব্যাসের 1.5 গুণের কম হবে না।

খুঁটির উপরে একটি অপসারণযোগ্য ধাতব পোল ক্যাপ লাগানো হবে।

মেরুটির বিপরীত দিকে একই স্তরে সংযুক্ত ক্রসআর্মগুলি মেরুটির কেন্দ্ররেখা সম্পর্কে প্রতিসম হতে হবে এবং এমন হতে হবে যাতে প্রতিটি ক্রসআর্ম স্বাধীনভাবে ইনস্টল করা যায়।

ক্রসআর্মগুলি ভ্যাং, বোল্ট এবং বাদামের মাধ্যমে খুঁটির সাথে সংযুক্ত থাকতে হবে।ক্রস-আর্মগুলি সোজা হতে হবে এবং একটি সমানভাবে টেপারড 6 (আট) পার্শ্বযুক্ত নিয়মিত বহুভুজ ক্রস-সেকশন থাকবে

সমস্ত খুঁটি মাটির স্তর থেকে প্রায় 50 সেন্টিমিটার উপরে একটি অবস্থানে একটি আর্থিং পয়েন্ট সরবরাহ করতে হবে।


প্যাকেজিং এবং শিপিং


পরিবহণের সময় ঘটতে পারে এমন গ্যালভানাইজড পৃষ্ঠের ক্ষতি থেকে রক্ষা করার জন্য আমরা খুঁটির উপরের এবং নীচের অংশগুলিকে একটি মাদুর বা খড়ের বেল দিয়ে ঢেকে রাখি।ক্লায়েন্টদের প্রয়োজনীয়তা অনুযায়ী প্যাকেজিংও করা যেতে পারে।

উৎপাদন প্রক্রিয়া

উপাদানের যাচাইকরণ → কাটিং → ছাঁচনির্মাণ বা বাঁকানো → উল্লম্ব ঢালাই → মাত্রা যাচাই → ফ্ল্যাঞ্জ ওয়েল্ডিং → হোল ড্রিলিং → ক্রমাঙ্কন → ডিবারিং প্রক্রিয়া → গ্যালভানাইজিং, পাউডার আবরণ বা পেইন্টিং → পুনঃক্যালিব্রেশন → থ্রেডিং → প্যাকেজিং
